పైప్లైన్ డిజైన్లో X70 యొక్క అధిక-శక్తి పాత్ర
API 5L లైన్ పైప్ గ్రేడ్లు విస్తృత శక్తి పరిధిని కలిగి ఉంటాయి;X70డిజైనర్లు ఇప్పటికీ ఆచరణాత్మక ఫీల్డ్ వెల్డింగ్ విధానాలకు అర్హత సాధించగల ఎగువ బ్యాండ్ను ఆక్రమించారు. చాలా సుదూర గ్యాస్ లైన్లు మరియు ఎగుమతి పైప్లైన్లు ప్రధానంగా X70కి తరలించబడతాయికట్ గోడ మందం మరియు ఉక్కు టన్నుడిజైన్ ఒత్తిడిని తగ్గించకుండా. అధిక బలం మరియు నియంత్రించదగిన weldability కలయిక X70 తరచుగా X60/X65ని కొత్త,-సామర్థ్యం గల మార్గాలలో ఎందుకు భర్తీ చేస్తుందో వివరిస్తుంది. సాధారణ డిజైన్ డ్రైవర్లు వీటిని కలిగి ఉంటాయి:
- సుదూర గ్యాస్ ట్రాన్స్మిషన్ కోసం అధిక ఆపరేటింగ్ ఒత్తిడి-
- మృదువైన నేల లేదా కష్టమైన భూభాగంలో పైప్లైన్ బరువు తక్కువగా ఉంటుంది
- ఎగుమతి లైన్లు ఆఫ్షోర్ డెవలప్మెంట్లకు లింక్ చేయబడ్డాయి, ఇక్కడ మార్గం పొడవు ఉక్కు ధరను పెంచుతుంది
- గోడ మందాన్ని నిర్మాణాత్మక పరిమితుల్లో ఉంచుతూ ఇప్పటికే ఉన్న కారిడార్లను లూప్ చేయడం లేదా అప్రేట్ చేయడం
ప్రాజెక్ట్ X70లో లాక్ అయిన తర్వాత, మెటీరియల్ స్పెసిఫికేషన్ సాధారణంగా నిర్వచిస్తుందిPSL స్థాయి, వెల్డెడ్ ఉత్పత్తి రూపం మరియు పూత భావనకలిసి, ఆ ప్రధాన ఎంపిక చుట్టూ NDT, డాక్యుమెంటేషన్ మరియు నిర్మాణ అవసరాలను జోడిస్తుంది.
పాలక ప్రమాణాలు మరియు ఉత్పత్తి స్థాయిలు
కోసం సూచన పత్రంAPI 5L X70 వెల్డెడ్ లైన్ పైపుAPI 5L ప్రమాణం, ISO 3183తో సమలేఖనం చేయబడింది. ప్రాజెక్ట్ స్పెసిఫికేషన్లు చాలా తరచుగా ఈ కలయికలలో ఒకదానిని పిలుస్తాయి:
- X70 PSL1- సాధారణ ప్రసార సేవ కోసం వెల్డింగ్ లైన్ పైపు
- X70 PSL2- గట్టి కూర్పు పరిమితులు, దృఢత్వం ప్రమాణాలు మరియు ట్రేస్బిలిటీతో వెల్డెడ్ లైన్ పైపు
API 5L అతుకులు లేని మరియు వెల్డెడ్ ఉత్పత్తులను కవర్ చేస్తుంది, కానీ సుదూర, పెద్ద-వ్యాసం వ్యవస్థలు ఎక్కువగా ఆధారపడతాయివెల్డెడ్ X70. PSL2 వెల్డెడ్ పైపు కోసం, ప్రాజెక్ట్ డాక్యుమెంట్లు సాధారణంగా పేర్కొంటాయి:
- డెలివరీ పరిస్థితి (TMCP లేదా Q+T, ప్లేట్/కాయిల్ రూట్ ఆధారంగా)
- అవసరమైన చార్పీ ప్రభావం ఉష్ణోగ్రత మరియు శోషించబడిన శక్తి
- వెల్డ్ సీమ్ మరియు పైప్ బాడీ కోసం NDT స్కోప్ మరియు ఫ్రీక్వెన్సీ
- పరీక్ష ఫలితాలు మరియు పూత రికార్డులతో సహా స్టీల్ హీట్ నుండి పూర్తయిన పైప్ వరకు ట్రేస్బిలిటీ నియమాలు
మిల్లు విధానాలు మరియు తనిఖీ & పరీక్ష ప్రణాళికలు (ITPలు) ఈ అవసరాలను ఉత్పత్తి దశలు మరియు నమూనా ప్రణాళికలుగా అనువదిస్తాయి.
మెకానికల్ ప్రాపర్టీ ప్రొఫైల్ మరియు డిజైన్ నోట్స్
X70 యొక్క ప్రత్యేక లక్షణం దానిపేర్కొన్న కనీస దిగుబడి బలం (SMYS)యొక్క70,000 psi (≈ 485 MPa)API 5L కింద. ఈ అధిక దిగుబడి స్థాయి అదే డిజైన్ ఒత్తిడితో X60/X65తో పోలిస్తే గోడల మందాన్ని తగ్గించడానికి డిజైనర్లను అనుమతిస్తుంది.
టేబుల్ 1 – సాధారణ కనీస యాంత్రిక లక్షణాలు (సూచన):
|
గ్రేడ్ |
PSL స్థాయి |
కనిష్ట దిగుబడి బలం SMYS (MPa) |
కనిష్ట తన్యత శక్తి SMTS (MPa) |
సాధారణ పొడుగు (%) |
|
X60 |
PSL1 / PSL2 |
415 కంటే ఎక్కువ లేదా సమానం |
520 కంటే ఎక్కువ లేదా సమానం |
≈ 21 |
|
X65 |
PSL1 / PSL2 |
450 కంటే ఎక్కువ లేదా సమానం |
535 కంటే ఎక్కువ లేదా సమానం |
≈ 20–22 |
|
X70 |
PSL1 / PSL2 |
485 కంటే ఎక్కువ లేదా సమానం |
570 కంటే ఎక్కువ లేదా సమానం |
≈ 18–21 |
అధిక-శక్తి రూపకల్పన గమనికలు:
- అధిక SMYS ఇచ్చిన అంతర్గత పీడనం వద్ద సన్నగా ఉండే గోడలను అనుమతిస్తుంది, అయితే డిజైన్ బృందాలు అండాకారం, స్థానిక బక్లింగ్ మరియు బాహ్య లోడ్లపై ప్రత్యేక శ్రద్ధ వహిస్తాయి, ముఖ్యంగా పూడ్చిన మరియు ఆఫ్షోర్ సేవ కోసం.
- క్రాక్ అరెస్ట్ ప్రవర్తనను అంచనా వేయడానికి SMTS ఫ్రాక్చర్ కంట్రోల్ గణనలతో కలిపి ఉంటుంది, ఇది సుదూర గ్యాస్ లైన్లపై కీలకం.
- చల్లటి ఫీల్డ్ బెండింగ్, టై-ఇన్లు మరియు గ్రౌండ్ మూవ్మెంట్ కోసం పొడుగు తప్పనిసరిగా ఉండాలి; పూర్తి ఉత్పత్తి వెల్డింగ్ ప్రారంభం కావడానికి ముందు అనేక ప్రాజెక్ట్లు రిప్రజెంటేటివ్ X70 పైప్పై బెండ్లు మరియు గిర్త్ వెల్డ్స్ను క్వాలిఫై చేస్తాయి.
PSL2 X70 ప్రాజెక్ట్లు సాధారణంగా పేర్కొంటాయిచార్పీ V{0}}నాచ్ ఇంపాక్ట్ పరీక్షలునిర్వచించిన ఉష్ణోగ్రత వద్ద. భారీ-గోడ మరియు గ్యాస్ ట్రాన్స్మిషన్ లైన్లు తరచుగా జోడిస్తాయిDWTT (డ్రాప్{0}}బరువు కన్నీటి పరీక్షలు)ఫ్రాక్చర్ వ్యాప్తి నియంత్రణకు మద్దతు ఇవ్వడానికి.
ప్రధాన మార్గంగా LSAWతో వెల్డెడ్ తయారీ
ఒకసారి ఇన్స్టాల్ చేసిన తర్వాత X70 పనితీరులో తయారీ మార్గం ప్రధాన పాత్ర పోషిస్తుంది. అనేక పెద్ద-వ్యాసం, అధిక-పీడన వాయువు మరియు చమురు ప్రాజెక్టులలో,LSAW (SAWL) ప్రాథమిక ఎంపికగా పరిగణించబడుతుంది, ERW/HFW మరియు SSAWలను ఉపయోగించినప్పుడు వాటి వ్యాసం మరియు మందం సామర్థ్యాలు డిజైన్ ఎన్వలప్కు సరిపోతాయి.
1 LSAW / SAWL – అధిక-బలం ట్రంక్లైన్ల కోసం ప్రధాన మార్గం
LSAW X70 పైపు నుండి ఉత్పత్తి చేయబడిందివిస్తృత ప్లేట్UOE లేదా JCO ప్రక్రియల ద్వారా ఏర్పడింది మరియు ఉపయోగించి వెల్డింగ్ చేయబడిందిడబుల్-సబ్మెర్జ్డ్ ఆర్క్ వెల్డింగ్. ఈ కలయిక మద్దతు ఇస్తుందిపెద్ద వ్యాసం మరియు భారీ గోడలు, పొడవాటి గ్యాస్ ట్రంక్లైన్లు మరియు అధిక పీడనం వద్ద నడుస్తున్న ఆఫ్షోర్ ఎగుమతి లైన్లకు ఖచ్చితంగా అవసరమైన పరిధి. ఫార్మింగ్ మరియు వెల్డింగ్ పారామితులు సెట్ చేయబడ్డాయి, తద్వారా ప్లేట్ బలం, వెల్డ్ బలం మరియు HAZ మొండితనం అన్నీ పూర్తి చుట్టుకొలత చుట్టూ X70 అవసరాలకు అనుగుణంగా ఉంటాయి.
సాధారణ LSAW X70 స్పెసిఫికేషన్ లక్షణాలు:
- వెల్డ్ సీమ్ మరియు పైప్ బాడీ కోసం పూర్తి-పొడవు UT, అవసరమైన చోట నిర్వచించిన ప్రదేశాలలో RT ఉంటుంది
- అవశేష ఒత్తిడిని తగ్గించడానికి మరియు డైమెన్షనల్ నియంత్రణను మెరుగుపరచడానికి మందపాటి-గోడ విభాగాలపై ఒత్తిడి-ఉపశమన వేడి చికిత్స
- ఫీల్డ్ బెండింగ్ మరియు ఆఫ్షోర్ ఇన్స్టాలేషన్కు మద్దతుగా-రౌండ్నెస్ మరియు స్ట్రెయిట్నెస్పై గట్టి సహనం
- తన్యత మరియు ప్రభావ పరీక్షల కోసం బేస్ మెటల్, HAZ మరియు వెల్డ్ మెటల్లో నమూనా స్థానాలు నిర్వచించబడ్డాయి
ఈ మిశ్రమంఅధిక బలం, గోడ{0}}మందం సామర్థ్యం మరియు రేఖాగణిత ఖచ్చితత్వంఒక ప్రాజెక్ట్ కొత్త ట్రంక్లైన్ల కోసం X70ని నిర్దేశించినప్పుడు LSAW తరచుగా మూల్యాంకనం చేయబడిన మొదటి తయారీ మార్గాన్ని ఎందుకు వివరిస్తుంది.
2 ERW / HFW మరియు SSAW – కాంప్లిమెంటరీ మార్గాలు
LSAW ప్రతి వ్యాసం మరియు గోడ{0}}మందం కలయికను కవర్ చేయదు.ERW/HFW మరియు SSAWఖాళీలను పూరించండి మరియు ప్రాంతీయ అనువర్తనాలకు మద్దతు ఇవ్వండి:
ERW / HFW X70
- రేఖాంశ సీమ్ యొక్క అధిక-ఫ్రీక్వెన్సీ వెల్డింగ్కు ముందు హాట్-రోల్డ్ కాయిల్, చీలిక నుండి ఉత్పత్తి చేయబడింది.
- ల్యాండ్ ఆధారిత సిస్టమ్లు, లూప్లు మరియు స్టేషన్ పైపింగ్లో మితమైన గోడ మందంతో చిన్న మరియు మధ్యస్థ వ్యాసాలకు ప్రధానంగా వర్తించబడుతుంది.
- వెల్డ్ సీమ్ నాణ్యత ఆన్లైన్ NDT (UT/EC) ద్వారా పర్యవేక్షించబడుతుంది; PSL2 స్పెసిఫికేషన్లు వెల్డ్ మరియు HAZలో స్థానిక PWHTకి కాల్ చేయవచ్చు.

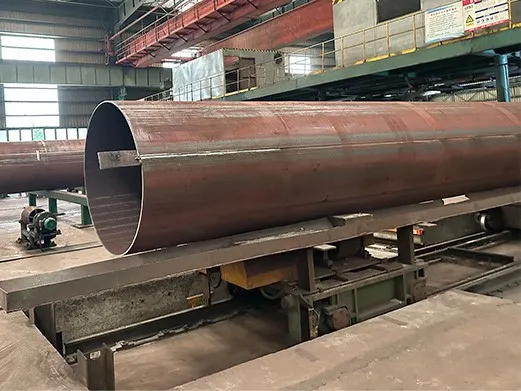

SSAW / SAWH X70
- లోపలి మరియు బయటి మునిగిపోయిన ఆర్క్ వెల్డ్స్తో హెలికల్ కోణంలో ఏర్పడిన కాయిల్ నుండి తయారు చేయబడింది.
- డిజైన్ కోడ్ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్కు స్పైరల్ సీమ్లు ఆమోదయోగ్యమైన పెద్ద వ్యాసాలలో మంచి మెటీరియల్ వినియోగాన్ని అందిస్తుంది.
- సాధారణంగా స్పైరల్ వెల్డ్ యొక్క పూర్తి-పొడవు UTతో డెలివరీ చేయబడుతుంది, అలాగే ప్రాజెక్ట్ అదనపు హామీని కోరుతున్న చోట RT.
అన్ని మార్గాలు ట్యూన్ చేయబడ్డాయి కాబట్టిweld మరియు HAZ లక్షణాలు X70 పేరెంట్ మెటీరియల్ కంటే బలహీనంగా లేవు, అధిక ఒత్తిడి స్థాయిలలో గ్రేడ్ ఉపయోగించినప్పుడు కీలకమైన అంశం.
3 UOE మరియు JCOE X70 LSAW పైప్ కోసం ఏర్పడుతున్నాయి
ప్లేట్ ఫార్మింగ్ పద్ధతి అండాకార నియంత్రణ, అవశేష ఒత్తిడి పంపిణీ మరియు మొత్తం డైమెన్షనల్ స్థిరత్వంపై ప్రత్యక్ష ప్రభావాన్ని చూపుతుంది. X70 LSAW కోసం, రెండూUOEమరియుJCOEపంక్తులు విస్తృతంగా ఉపయోగించబడుతున్నాయి, మరియు ప్రాజెక్ట్ బృందాలు కొన్నిసార్లు ఇంజనీరింగ్ దృక్కోణం నుండి ఎలా సరిపోతాయని అడుగుతాయి.
టేబుల్ 2 – X70 LSAW లైన్ పైపు కోసం ఏర్పడే UOE వర్సెస్ JCOE యొక్క పోలిక:
|
ఫీచర్ |
UOE ఏర్పాటు |
JCOE ఏర్పాటు |
X70 ప్రాజెక్ట్లపై సాధారణ ప్రభావం |
|
క్రమాన్ని ఏర్పరుస్తుంది |
U-ప్రెస్ → O-ప్రెస్ → ఎక్స్పాన్షన్ |
జ-ప్రెస్ (మల్టీ-స్టెప్) → C-ప్రెస్ → O-ప్రెస్ → ఎక్స్పాన్షన్ |
JCOEలోని మరిన్ని దశలు వేర్వేరు గోడ పరిమాణాలపై సౌకర్యవంతమైన నియంత్రణను అందిస్తాయి |
|
డైమెన్షనల్ నియంత్రణ |
విస్తరణ తర్వాత చాలా మంచి గుండ్రంగా ఉంటుంది |
మంచి గుండ్రని, తరచుగా కొద్దిగా తక్కువ విస్తరణతో |
కఠినమైన ఓవాలిటీని పేర్కొన్నప్పుడు UOE తరచుగా అనుకూలంగా ఉంటుంది |
|
గోడ మందం పరిధి |
మీడియం నుండి భారీ వాల్ ప్లేట్లకు బలంగా ఉంటుంది |
బహుళ-అంచెల ఏర్పాటుతో భారీ గోడకు కూడా అనుకూలంగా ఉంటుంది |
రెండూ సాధారణ X70 ట్రంక్లైన్ గోడ మందాలకు మద్దతు ఇవ్వగలవు |
|
అవశేష ఒత్తిడి నమూనా |
విస్తరణ OD చుట్టూ ఒత్తిడిని సజాతీయంగా మారుస్తుంది |
దశలవారీగా ఏర్పడటం అనేక దశల్లో ఒత్తిడిని వ్యాపిస్తుంది |
తక్కువ ఫార్మింగ్ స్ట్రెయిన్ ప్రాధాన్యతనిస్తే కొన్నిసార్లు JCOE ఉపయోగించబడుతుంది |
|
ఉత్పత్తి బ్యాచ్ వశ్యత |
పెద్ద టన్నులు, పరిమిత పరిమాణ మార్పులకు సమర్థవంతమైనది |
తరచుగా ఉండే వ్యాసం/మందం మార్పులకు మరింత అనుకూలంగా ఉంటుంది |
మిశ్రమ-వ్యాసం లేదా దశ డెలివరీ ప్రాజెక్ట్లకు JCOE ఉత్తమం |
|
సాధారణ అప్లికేషన్ ఫోకస్ |
గట్టి సహనంతో పొడవైన, ఏకరీతి మెయిన్లైన్ విభాగాలు |
విభిన్న పరిమాణాలతో ప్రాజెక్ట్లు, దశలవారీ మార్గం విభాగాలు |
విధానాలు అర్హత పొందినప్పుడు రెండూ X70 అవసరాలను తీర్చగలవు |
UOE మరియు JCOE మధ్య ఎంపిక సాధారణంగా ప్రాథమిక పనితీరు వ్యత్యాసాల కంటే మిల్లు కాన్ఫిగరేషన్ మరియు ప్రాజెక్ట్ మిశ్రమంపై ఎక్కువగా ఆధారపడి ఉంటుంది. ఫార్మింగ్, వెల్డింగ్ మరియు విస్తరణ విధానాలు X70 అవసరాలకు అర్హత పొందిన తర్వాత, రెండు మార్గాలు ట్రంక్లైన్ సేవను డిమాండ్ చేయడానికి అవసరమైన అధిక-బలం, తక్కువ-ఓవలైజేషన్ పైప్ బాడీని అందించగలవు.
అధిక-బలం వెల్డెడ్ లైన్ పైప్ కోసం కెమిస్ట్రీ కంట్రోల్
X70 సాధారణ పైప్లైన్ ఒత్తిడి ఎగువ ముగింపుకు దగ్గరగా నడుస్తుంది, కాబట్టిరసాయన రూపకల్పనవెల్డబిలిటీని మూసివేయకుండా బలం మరియు మొండితనాన్ని అందించాలి. కార్బన్ సమానమైన (CE) మరియు మైక్రోఅల్లాయింగ్ స్థాయిలు ఇరుకైన బ్యాండ్లలో నిర్వచించబడతాయి.
పట్టిక 3 – వెల్డెడ్ API 5L X70 (PSL2, సూచన) కోసం సూచిక కూర్పు పరిధులు:
|
మూలకం |
సాధారణ పరిధి (%) |
X70 వెల్డెడ్ లైన్ పైప్లో పాత్ర |
|
C |
≈ 0.06–0.12 |
బేస్ బలాన్ని అందిస్తుంది; weldability సంరక్షించడానికి తక్కువ ఉంచబడింది |
|
Mn |
≈ 1.40–1.80 |
బలం మరియు ప్రభావం మొండితనానికి మద్దతు ఇస్తుంది |
|
P |
0.020–0.025 కంటే తక్కువ లేదా సమానం |
తక్కువ భాస్వరం పెళుసుగా ఉండే పగుళ్ల ప్రమాదాన్ని తగ్గిస్తుంది |
|
S |
0.010–0.015 కంటే తక్కువ లేదా సమానం |
తక్కువ సల్ఫర్ వెల్డ్ మరియు HAZ పనితీరును మెరుగుపరుస్తుంది |
|
Nb, V, Ti (మొత్తం) |
≈ 0.03–0.10 |
ధాన్యం శుద్ధి మరియు అవపాతం బలోపేతం |
X70 వెల్డెడ్ పైప్ కోసం సాధారణ PSL2 అవసరాలు:
- CEIIW మరియు/లేదా PCM కోసం అధిక పరిమితులు ప్రీహీట్ మరియు ఇంటర్పాస్ అవసరాలను ఆచరణాత్మక పరిధిలో ఉంచడానికి
- మొత్తం Nb+V+Ti మరియు వ్యక్తిగత మైక్రోఅల్లాయ్ విషయాలపై పరిమితులు
- మీడియం మరియు వెల్డింగ్ విధానాలకు సరిపోలడానికి Cu, Ni, Cr మరియు Moపై ఐచ్ఛిక నియంత్రణలు
- భారీ-గోడ విభాగాలు లేదా తక్కువ{1}}ఉష్ణోగ్రత మార్గాలపై అదనపు దృఢత్వం మరియు కాఠిన్యం ప్రమాణాలు
అటువంటి నియంత్రణ ముఖ్యంగా ముఖ్యమైనదిఅధిక-బలం X70చల్లని వాతావరణాలు, ఎలివేటెడ్ డిజైన్ కారకాలు లేదా ఆఫ్షోర్ ఇంటిగ్రేషన్తో కలిపి ఉంటుంది.
డైమెన్షనల్ పరిధి మరియు సాధారణ ప్రాజెక్ట్ ఎంపికలు
వెల్డెడ్ X70 విస్తృత డైమెన్షనల్ ఎన్వలప్పై సరఫరా చేయబడుతుంది. మిల్ సామర్ధ్యం సంపూర్ణ పరిమితులను సెట్ చేస్తుంది, కానీ సాధారణ ప్రాజెక్ట్ ఎంపికలు దిగువ పరిధుల్లోకి వస్తాయి.
టేబుల్ 4 – వెల్డెడ్ X70 లైన్ పైప్ కోసం సాధారణ డైమెన్షనల్ పరిధి (సూచన):
|
అంశం |
పరిధి / వివరణ |
|
వెలుపలి వ్యాసం |
సుమారు. 4" – 56" (≈ 114 – 1422 మిమీ) |
|
గోడ మందం |
సుమారు 6 - 35 మిమీ, ఒత్తిడి మరియు స్థిరత్వ తనిఖీల ద్వారా నడపబడుతుంది |
|
పొడవు |
SRL / DRL, లేదా ప్రాజెక్ట్{0}}నిర్దిష్ట కట్{1}}కి{2}}పొడవు |
|
ముగింపు ముగింపు |
ఫీల్డ్ వెల్డింగ్ కోసం సాదా ముగింపు (PE) లేదా బెవెల్డ్ ఎండ్ (BE). |
|
నిటారుగా |
సాధారణంగా పైపు పొడవులో ≈ 0.15 %కి పరిమితం చేయబడింది |
రూపకర్తలుఒడ్డున-ప్రెజర్ గ్యాస్ లైన్లుతరచుగా సామర్థ్యం మరియు వెల్డింగ్ ఉత్పాదకతను సమతుల్యం చేయడానికి మితమైన గోడ మందంతో పెద్ద వ్యాసాలను కలపండి. X70 ఉపయోగించబడిందిఆఫ్షోర్ ఎగుమతి లేదా ల్యాండ్ఫాల్ లైన్లుసాధారణంగా అండాకారం మరియు స్థానిక రేఖాగణిత లోపాలపై కఠినమైన పరిమితులతో పాటు, బాహ్య పీడనం, బెండింగ్ మరియు ఇన్స్టాలేషన్ లోడ్లను నిరోధించేందుకు మందమైన గోడలను కలిగి ఉంటుంది.
పూత వ్యవస్థలు{0}}వంటివిFBE, 3LPE, 3LPP మరియు కాంక్రీట్ వెయిట్ కోటింగ్-అప్పుడు తుప్పు పట్టే ప్రమాదాన్ని పరిష్కరించడానికి,-బాటమ్ స్టెబిలిటీ మరియు థర్మల్ పెర్ఫార్మెన్స్ మార్గంలో పేర్కొనబడతాయి.
తనిఖీ, పరీక్ష మరియు వెల్డింగ్ విధాన నియంత్రణ
X70 తక్కువ గ్రేడ్ల కంటే ఎక్కువ ఒత్తిడితో పనిచేస్తుంది, కాబట్టి తనిఖీ మరియు పరీక్ష మరింత సమగ్రంగా ఉంటాయి. వెల్డెడ్ X70 పైపు కోసం ఒక ప్రతినిధి పథకాన్ని ఈ క్రింది విధంగా సంగ్రహించవచ్చు:
టేబుల్ 5 – వెల్డెడ్ API 5L X70 కోసం ఉదాహరణ తనిఖీ మరియు పరీక్ష మ్యాట్రిక్స్:
|
వర్గం |
X70 వెల్డెడ్ పైప్ కోసం సాధారణ అవసరాలు |
|
హైడ్రోస్టాటిక్ పరీక్ష |
100 % పైపులు, డిజైన్ కోడ్ ద్వారా పరీక్ష ఒత్తిడి సెట్ |
|
వెల్డ్ సీమ్ NDT |
ప్రక్రియ మరియు PSL స్థాయిని బట్టి 100 % UT / RT / EC |
|
పైప్ బాడీ NDT |
LSAW/SSAW కోసం UT, ప్రాజెక్ట్ స్పెక్కు అదనపు తనిఖీలు |
|
తన్యత పరీక్షలు |
ప్రతి వేడి మరియు మందం పరిధి |
|
చార్పీ ప్రభావ పరీక్షలు |
అంగీకరించిన ఉష్ణోగ్రత మరియు ప్రదేశంలో PSL2 కోసం అవసరం |
|
DWTT |
తరచుగా గ్యాస్ ట్రాన్స్మిషన్ మరియు భారీ గోడల కోసం పేర్కొనబడింది |
|
డైమెన్షనల్ తనిఖీలు |
OD, గోడ, ఓవాలిటీ, స్ట్రెయిట్నెస్, ఎండ్ జ్యామితి |
|
పూత తనిఖీ |
హాలిడే టెస్ట్ మరియు విజువల్ పర్ పూత స్పెసిఫికేషన్ |
నిర్మాణ బృందాలు సాధారణంగా అదనపు శ్రద్ధ ఇస్తాయివెల్డింగ్ ప్రక్రియ అర్హత (WPS/PQR)X70తో పని చేస్తున్నప్పుడు. సాధారణ ఫోకస్ పాయింట్లు:
- హీట్ ఇన్పుట్ మరియు ఇంటర్పాస్ ఉష్ణోగ్రత పరిమితులు
- వెల్డ్ మెటల్ స్ట్రెంగ్త్ మ్యాచింగ్ లేదా కొంచెం ఓవర్ మ్యాచింగ్ వర్సెస్ X70 బేస్ మెటల్
- కాఠిన్యం మరియు HAZ మొండితనం ధృవీకరణ, ముఖ్యంగా యాంత్రిక వెల్డింగ్ కోసం
- నాడా వెల్డ్స్ వద్ద తప్పుగా అమర్చడం, వెల్డ్ ఉపబల మరియు అవశేష ఒత్తిడి నియంత్రణ
మంచి-అర్హత కలిగిన విధానాలు మరియు శిక్షణ పొందిన సిబ్బంది X70 జాయింట్లను మెయిన్లైన్ ఉత్పత్తి ధరల వద్ద ఇన్స్టాల్ చేయడానికి అనుమతిస్తాయి, అయితే ఇప్పటికీ కఠినమైన నాణ్యత అవసరాలు.
అప్లికేషన్లు మరియు ఆక్టల్ పైపుల సరఫరా పరిధి
పైప్లైన్ యజమానులు తరచుగా షార్ట్లిస్ట్ చేస్తారుAPI 5L X70 వెల్డెడ్ లైన్ పైపుఒకే గ్రేడ్ తప్పనిసరిగా అధిక డిజైన్ ఒత్తిడి, పొడవైన రూటింగ్ మరియు నిర్వహించదగిన గోడ మందాన్ని మిళితం చేయాలి. సుదూర ప్రాంతాల ద్వారా కొత్త గ్యాస్ ట్రంక్లైన్లు, ఆఫ్షోర్ ఫీల్డ్లతో ముడిపడి ఉన్న ఎగుమతి మరియు ల్యాండ్ఫాల్ లైన్లు మరియు అధిక పైపు బరువు లేకుండా సామర్థ్యం మరియు బలం మార్జిన్లు రెండూ పెరగాల్సిన ప్రస్తుత కారిడార్లలో అప్రేటెడ్ లూప్లు లేదా రీప్లేస్మెంట్ సెగ్మెంట్లు సాధారణ దృశ్యాలలో ఉన్నాయి.
ఆక్టల్ పైప్ ఈ ప్రాజెక్ట్లకు వెల్డెడ్ X70 నుండి API 5L PSL1 మరియు PSL2తో ERW/HFW, LSAW మరియు SSAW ఫారమ్లు, మ్యాచింగ్ వ్యాసం, గోడ మందం, పూత వ్యవస్థ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్కు తనిఖీ పరిధిని అందిస్తుంది. థర్డ్-BV, DNV, SGS లేదా ఇతర నామినేటెడ్ బాడీల ద్వారా సాక్ష్యమివ్వడం ద్వారా అధిక-బలం X70 మెటీరియల్ రికార్డ్లు మొత్తం పైప్లైన్ డిజైన్ మరియు QA/QC ఫ్రేమ్వర్క్లో క్లీన్గా కలిసిపోయేలా ఏర్పాటు చేయవచ్చు.
