ఫ్లాంజ్
మీ వృత్తిపరమైన ఫ్లాంజ్ సరఫరాదారు
ఆక్టల్ పైప్ అనేది చైనాలో ఉన్న ఆయిల్ఫీల్డ్ ఉత్పత్తులు మరియు ఇండస్ట్రియల్ స్టీల్ సొల్యూషన్ల యొక్క ప్రొఫెషనల్ మరియు ఇంటిగ్రేటెడ్ సప్లయర్. సరఫరా, పంపిణీ మరియు తయారీలో విస్తృతమైన అనుభవంతో, మేము చమురు & గ్యాస్, శక్తి మరియు పారిశ్రామిక రంగాల కోసం విస్తృత శ్రేణి ఉక్కు పదార్థాలను అందించడంలో ప్రత్యేకత కలిగి ఉన్నాము.
మమ్మల్ని ఎందుకు ఎంచుకోండి
ఉన్నతమైన నాణ్యత హామీ
మా ఉక్కు పైపులు కఠినమైన పరీక్షలకు లోనవుతాయి మరియు అంతర్జాతీయ ప్రమాణాలకు కట్టుబడి ఉంటాయి, అసమానమైన మన్నిక, తుప్పు నిరోధకత మరియు తీవ్రమైన పరిస్థితులలో పనితీరును నిర్ధారిస్తాయి.
సర్టిఫికెట్లు
ప్రతి ఉత్పత్తికి పూర్తి మెటీరియల్ ట్రేస్బిలిటీ, మిల్ సర్టిఫికెట్లు మరియు API, ASTM, ASME, EN మరియు ISO వంటి అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి.
పోటీ ధర
మేము ప్రీమియం-గ్రేడ్ స్టీల్ పైపులను సహేతుకమైన ఖర్చులతో పంపిణీ చేస్తాము, నాణ్యతలో రాజీ పడకుండా సమర్థవంతమైన తయారీ మరియు సరఫరా గొలుసు నిర్వహణ ద్వారా విలువను ఆప్టిమైజ్ చేస్తాము.
ఫాస్ట్ & నమ్మదగిన డెలివరీ
సమర్థవంతమైన సముద్ర సరుకు రవాణా లాజిస్టిక్స్ మరియు గ్లోబల్ నెట్వర్క్ని ఉపయోగించడం ద్వారా, మేము ఉక్కు పైపుల సకాలంలో సముద్ర రవాణా, ఆలస్యాన్ని తగ్గించడం మరియు మీ పారిశ్రామిక కార్యకలాపాలను షెడ్యూల్లో ఉంచడం.

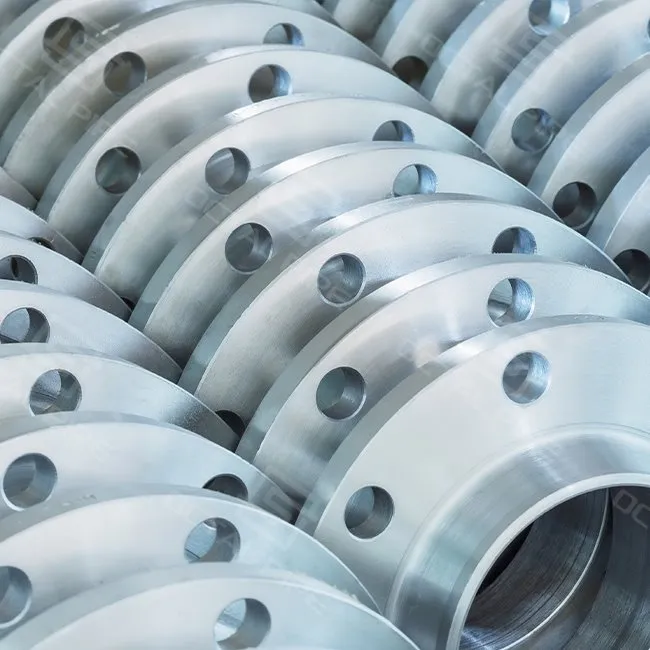

వెల్డ్ మెడ ఫ్లాంజ్
| ప్రమాణాలు | ASME B16.5 (½″–24″), ASME B16.47 (26″–60″) |
| ఒత్తిడి రేటింగ్లు | తరగతి 150 – 2500 |
| పరిమాణ పరిధి | NPS ½″ – 60″ |
| రకాలు | స్టాండర్డ్, లాంగ్ వెల్డ్ నెక్, రిడ్యూసింగ్ WN, RF, RTJ, ఫ్లాట్ ఫేస్ |
| మెటీరియల్స్ | కార్బన్ స్టీల్ (A105, A350 LF2), అల్లాయ్ స్టీల్ (F11, F22, F91), స్టెయిన్లెస్ స్టీల్ (304/304L, 316/316L), డ్యూప్లెక్స్/సూపర్ డ్యూప్లెక్స్ |
డిజైన్ ప్రమాణాలు
1
ASME B16.5 (NPS ½" – 24")
2
ASME B16.47 సిరీస్ A & B (NPS 26" – 60")
3
MSS SP-44, API 605 (పరిపూరకరమైన ప్రమాణాలు)
మెటీరియల్స్
| కార్బన్ స్టీల్ | ASTM A105, A350 LF2, A694 F52–F70 |
| మిశ్రమం ఉక్కు | ASTM A182 F11, F22, F91 |
| స్టెయిన్లెస్ స్టీల్ వెల్డ్ మెడ ఫ్లాంజ్ | ASTM A182 F304/304L, F316/316L, F321, F347 |
| డ్యూప్లెక్స్ & సూపర్ డ్యూప్లెక్స్ | ASTM A182 F51, F53, F55 |
| ఒత్తిడి రేటింగ్లు | తరగతి 150 – 2500 |
వెల్డ్ నెక్ ఫ్లాంజెస్ యొక్క ముఖ్య ప్రయోజనాలు
సుపీరియర్ ఒత్తిడి పంపిణీ
టేపర్డ్ హబ్ అత్యున్నత స్థాయి బలాన్ని అందిస్తుంది, ఇది తీవ్రమైన ఆపరేటింగ్ పరిస్థితులకు అనువైనదిగా చేస్తుంది.
మెరుగైన అలసట నిరోధకత
బట్-వెల్డ్ కనెక్షన్ వైబ్రేషన్ మరియు పీడన హెచ్చుతగ్గులకు అద్భుతమైన ప్రతిఘటనను అందిస్తుంది.
నమ్మదగిన సీలింగ్
డిజైన్ మెడ వద్ద అల్లకల్లోలం మరియు కోతను తగ్గిస్తుంది, లీక్ ప్రూఫ్ సీల్-ని నిర్ధారిస్తుంది.
వెల్డ్ మెడ ఫ్లాంజ్ కొలతలు
1/2″ నుండి 24″ వరకు క్లాస్ 150 ASME B16.5 వెల్డ్ నెక్ ఫ్లాంజ్ల యొక్క వివిధ పరిమాణాలు అందుబాటులో ఉన్నాయి. ప్రతి పరిమాణం వేర్వేరు వెలుపల మరియు లోపల వ్యాసం, పెరిగిన ముఖం మందం మరియు అనేక బోల్ట్ రంధ్రాలను కలిగి ఉంటుంది. అతి చిన్న పరిమాణం 3.50″ బయటి వ్యాసం మరియు నాలుగు బోల్ట్ రంధ్రాలను కలిగి ఉంటుంది, అయితే అతిపెద్దది 32.00″ బయటి వ్యాసం మరియు 5.69″ పెరిగిన ముఖం మందం కలిగి ఉంటుంది.
వివిధ రకాల సాకెట్ వెల్డ్ ఫ్లాంజ్లు (ముఖ రకం ఆధారంగా)
సాకెట్ వెల్డ్ అంచులు వివిధ ముఖ రకాల్లో అందుబాటులో ఉన్నాయి, ప్రతి ఒక్కటి సిస్టమ్ యొక్క అవసరాలపై ఆధారపడి ప్రత్యేక లక్షణాలు మరియు అనువర్తనాలను అందిస్తాయి. ఇక్కడ వివిధ రకాలు ఉన్నాయి:
పెరిగిన ముఖం (RF)
సాకెట్ వెల్డ్ అంచులలో ఉపయోగించే అత్యంత సాధారణ ముఖం రకం ఇది. ఎత్తైన ముఖ రూపకల్పన రబ్బరు పట్టీకి పెద్ద ఉపరితల వైశాల్యాన్ని అందిస్తుంది, దాని సీలింగ్ సామర్థ్యాన్ని పెంచుతుంది. లీక్లను నిరోధించడానికి బలమైన సీల్ అవసరమైన అధిక-పీడన అనువర్తనాలకు ఇది అనువైనది. రబ్బరు పట్టీ లోడ్ను సమానంగా పంపిణీ చేయడంలో పైకి లేచిన ముఖం ప్రత్యేకంగా ప్రభావవంతంగా ఉంటుంది, ఇది అంచు అంతటా అద్భుతమైన ఒత్తిడి పంపిణీని నిర్ధారిస్తుంది.
ఫ్లాట్ ఫేస్ (FF)
సంభోగం అంచు లేదా కనెక్షన్ కూడా ఫ్లాట్గా ఉన్నప్పుడు ఫ్లాట్ ఫేస్ సాకెట్ వెల్డ్ అంచులు ఉపయోగించబడతాయి. ఈ ముఖం రకం సాధారణంగా తక్కువ-ఒత్తిడి అనువర్తనాల్లో ఉపయోగించబడుతుంది, ఇక్కడ వంగడం లేదా వార్పింగ్ ప్రమాదం తక్కువగా ఉంటుంది. ఫ్లాట్ ఫేస్ ఫ్లాంజ్లు తరచుగా ఫ్లాంగ్ మెటీరియల్ పెళుసుగా లేదా తారాగణం ఇనుప వ్యవస్థల వంటి వంపు ఒత్తిడికి సున్నితంగా ఉండే పరిస్థితులలో ఉపయోగించబడతాయి.
రింగ్ టైప్ జాయింట్ (RTJ)
RTJ సాకెట్ వెల్డ్ అంచులు అధిక-పీడనం మరియు అధిక{1}}ఉష్ణోగ్రత అనువర్తనాల కోసం రూపొందించబడ్డాయి. RTJ ముఖం ఒక లోహపు రబ్బరు పట్టీ రింగ్ను కలిగి ఉండే ఒక గాడిని కలిగి ఉంటుంది, ఇది తీవ్ర పరిస్థితుల్లో లీక్లను నిరోధించడంలో అత్యంత ప్రభావవంతమైన మెటల్{3}}నుండి{4}}మెటల్ సీల్ను అందిస్తుంది. ఈ ముఖం రకం సాధారణంగా చమురు మరియు గ్యాస్ పరిశ్రమలో ఉపయోగించబడుతుంది, ఇక్కడ విశ్వసనీయత మరియు సీలింగ్ సమగ్రత పారామౌంట్.
వెల్డ్ మెడ ఫ్లాంజ్ కొలతలు
1/2″ NPS అంచు నాలుగు బోల్థోల్లతో 3.50″ వెలుపలి వ్యాసం, 0.62″ లోపలి వ్యాసం మరియు 1.88″ పెరిగిన ముఖం మందం కలిగి ఉంటుంది.
3/4″ NPS అంచుల కోసం, లోపలి వ్యాసం 0.82″ కాగా, బయటి వ్యాసం 3.88″ ముఖ మందం 2.06″ మరియు బోల్ట్లకు నాలుగు రంధ్రాలు ఉంటాయి.
1″ NPS వెల్డ్ నెక్ ఫ్లాంజ్ బయటి వ్యాసం 4.25″, లోపలి వ్యాసం 1.05″, పెరిగిన ముఖం మందం 2.19″ మరియు ప్రామాణిక సంఖ్య బోల్టోలేసిస్ నాలుగు.
2″ NPS వెల్డ్ నెక్ ఫ్లేంజ్ లోపలి వ్యాసం 2.07″ మరియు 6.00″ బయటి వ్యాసం 2.50″ పెరిగిన ముఖం మందంతో ఉంటుంది.
5″ NPS ఫ్లేంజ్ లోపలి వ్యాసం 5.05″ మరియు బయటి వ్యాసం 10.00″, పైకి లేచిన ముఖం 3.50″ మందం కలిగి ఉంటుంది.
6″ NPS ఫ్లాంజ్ లోపలి వ్యాసం 6.065″ మరియు 11.00″ బయటి వ్యాసం 3.50″ పెరిగిన ముఖం మందంతో ఉంటుంది.
10″ NPS అంచుల కోసం, లోపలి వ్యాసం 10.02," మరియు బయటి వ్యాసం 16″, పైకి లేచిన ముఖం 4.00″ మందం కలిగి ఉంటుంది.
20″ NPS ఫ్లాంజ్ లోపలి వ్యాసం 19.25″ మరియు 27.50″ బయటి వ్యాసం 5.69″ పెరిగిన ముఖం మందంతో ఉంటుంది.
చివరగా, 24″ NPS వెల్డ్ నెక్ ఫ్లాంజ్ అంతర్గత వ్యాసం 23.25″ మరియు బయటి వ్యాసం 32.00″.
1.ఉచిత నకిలీ లేదా మాడ్యూల్ నకిలీ
2.రఫ్ మ్యాచింగ్ ప్రక్రియ, ఉపరితల నకిలీ ఆక్సిడైజ్డ్ బ్లాక్ లెదర్ను తొలగించడానికి.
3.100% అల్ట్రాసోనిక్ టెస్ట్ ASTMA388
4. అభ్యర్థన ప్రకారం హీట్ ట్రీట్మెంట్, సాధారణీకరించబడింది, చల్లబడినది, టెంపర్డ్....
5. కాఠిన్యం పరీక్ష
6. డ్రాయింగ్కు అవసరమైన డైమెన్షనల్ స్థితికి పూర్తి చేసే ప్రక్రియ.
7.100% మాగ్నెటిక్ టెస్ట్ ASTM E709 మరియు 100% డైమెన్షనల్ టెస్ట్
8.పెయింటింగ్ లేదా ఆయిల్ ప్రొటెక్టింగ్ TECTYL 506 లేదా ఇలాంటివి
9.బాక్సులతో ప్యాకింగ్
