ప్రమాణాలు & వర్తింపు: API 6D మరియు ISO 14313 స్పెసిఫికేషన్లకు తయారు చేయబడింది, పైప్లైన్ వాల్వ్ సిస్టమ్లలో ప్రపంచ విశ్వసనీయతను నిర్ధారిస్తుంది. వాల్వ్ రకాలు: బాల్ వాల్వ్లు, గేట్ వాల్వ్లు, చెక్ వాల్వ్లు మరియు ఆయిల్, గ్యాస్, వాటర్ మరియు కెమికల్ పైప్లైన్ల కోసం ప్లగ్ వాల్వ్లతో సహా పూర్తి శ్రేణి. పరిమాణం & ప్రెజర్ రేంజ్: ఆన్షోర్ మరియు ఆఫ్షోర్ ప్రాజెక్ట్ల కోసం అనుకూలీకరించిన ఎంపికలతో బహుళ పరిమాణాలు మరియు ప్రెజర్ క్లాస్లలో (150–2500#) అందుబాటులో ఉంటుంది. మెటీరియల్స్: అధిక పనితీరు కోసం అధునాతన సీలింగ్ టెక్నాలజీతో కార్బన్ స్టీల్, స్టెయిన్లెస్ స్టీల్ మరియు అల్లాయ్ స్టీల్ బాడీలు. అనుకూలీకరణ: ఐచ్ఛిక పూతలు, పొడిగించిన కాండం డిజైన్లు మరియు ప్రాజెక్ట్-నిర్దిష్ట అవసరాల కోసం యాక్యుయేటర్ అనుకూలత.
విచారణ పంపండి
ఉత్పత్తి పరిచయం
ఉత్పత్తి అవలోకనం
API-6D కవాటాలుప్రవాహాన్ని నియంత్రించడానికి ఉపయోగించే అధిక-ఇంటిగ్రిటీ వాల్వ్లు (ప్రారంభం, ఆపు, థొరెటల్), పైప్లైన్ విభాగాలను వేరు చేయండి, బ్యాక్ఫ్లోను నిరోధించడం మరియు పైప్లైన్ కార్యకలాపాల భద్రతను నిర్వహించడం, చమురు, గ్యాస్ మరియు పైప్లైన్ వ్యవస్థలకు అనుగుణంగా రూపొందించబడిందిAPI స్పెక్ 6D("పైప్లైన్ వాల్వ్ల కోసం స్పెసిఫికేషన్"), మరియు సేకరణ లైన్ల నుండి ట్రాన్స్మిషన్ పైప్లైన్లకు వర్తించబడుతుంది. అవి సాధారణంగా బ్లాక్ వాల్వ్ స్థానాలు, స్టేషన్లు, మీటరింగ్ స్కిడ్లు మరియు పిగ్గింగ్ సౌకర్యాల వద్ద వ్యవస్థాపించబడతాయి.నమ్మదగిన ఐసోలేషన్మరియు ఊహించదగిన ఆపరేషన్ అవసరం.
API-6D వాల్వ్లు అధిక-సమగ్రత కలిగిన పైప్లైన్ వాల్వ్లకు అనుగుణంగా తయారు చేయబడతాయిAPI స్పెక్ 6D(పైప్లైన్ వాల్వ్ల స్పెసిఫికేషన్). సాధారణ రకాలు ఉన్నాయిగేట్ కవాటాలు, బంతి కవాటాలు, తనిఖీ కవాటాలు, ప్లగ్ వాల్వ్లు మరియు ఎయిర్ రిలీజ్ / ఎయిర్-వాక్యూమ్ వాల్వ్లు.ఆక్టల్ పైపుమెటీరియల్స్ మరియు కాన్ఫిగరేషన్లలో పూర్తి-స్పెసిఫికేషన్ API-6D వాల్వ్లను సరఫరా చేస్తుందిఒత్తిడి తరగతి, పరిమాణ పరిధి, ముగింపు కనెక్షన్ మరియు సేవా పరిస్థితులు.
సాధారణ అప్లికేషన్లు
API 6D పైప్లైన్ వాల్వ్లు సాధారణంగా ఆపరేటర్లకు అవసరమైన చోట ఇన్స్టాల్ చేయబడతాయిప్రవాహ మార్గాలను వేరుచేయడం, మారడం లేదా రక్షించడంనిజమైన ఆపరేటింగ్ పరిస్థితులలో-పొడవైన లైన్లు, టైట్ స్టేషన్ లేఅవుట్లు, తరచుగా సైక్లింగ్ చేయడం మరియు సమయం-సెన్సిటివ్ షట్డౌన్ విండోలు.
ట్రాన్స్మిషన్ & సేకరణ పైప్లైన్లు (బ్లాక్ వాల్వ్లు / సెక్షనలైజింగ్ పాయింట్లు):సుదూర మార్గాలలో-, బ్లాక్ వాల్వ్లు ఉపయోగించబడతాయిపైప్లైన్ విభాగంలో మూసివేయబడిందికాబట్టి సిబ్బంది డౌన్స్ట్రీమ్ స్పూల్ను రిపేర్ చేయవచ్చు, స్టేషన్ టై ఇన్లో-ఫిల్టర్ ఎలిమెంట్ను భర్తీ చేయవచ్చు లేదా మొత్తం లైన్ను ఆపకుండానే లీక్ను వేరు చేయవచ్చు. ఈ వాల్వ్లు సంవత్సరాలపాటు ఆరుబయట కూర్చుని, చిన్న షట్డౌన్ విండో సమయంలో విశ్వసనీయంగా పనిచేయవలసి ఉంటుంది. అందుకే కొనుగోలుదారులు పట్టించుకుంటారుఊహాజనిత ఆపరేషన్, సరైన ఒత్తిడి తరగతి/ముగింపులు మరియు స్పష్టమైన అంగీకార సాక్ష్యం. ఆక్టల్ పైప్ స్పెసిఫికేషన్ను ముందుగానే లాక్ చేసి ఉంచుతుంది (రకం/తరగతి/కనెక్షన్/మెటీరియల్స్) మరియు ITP{1}}అలైన్డ్ టెస్ట్ రికార్డ్లను (షెల్/సీట్ టెస్ట్లు, లీకేజ్ చెక్లు, ట్రేస్బిలిటీ) అందిస్తుంది కాబట్టి వాల్వ్ సైట్లోకి వచ్చినప్పుడు స్వీకరించే బృందం త్వరగా తనిఖీని క్లియర్ చేస్తుంది.
కంప్రెసర్ స్టేషన్లు & మీటరింగ్ స్కిడ్లు:కంప్రెసర్ స్టేషన్లలో, కవాటాలు ఉపయోగించబడతాయిపరికరాల రైళ్లను వేరుచేయండినిర్వహణ కోసం-అప్స్ట్రీమ్/డౌన్స్ట్రీమ్ ఐసోలేషన్ను మూసివేయడం, బ్యాక్ఫ్లోను నిరోధించడం మరియు పని ప్రారంభించే ముందు సురక్షితమైన డిప్రెషరైజేషన్ను ప్రారంభించడం. మీటరింగ్ స్కిడ్లపై, వాల్వ్లు సపోర్ట్ చేస్తాయిలైన్ మార్పిడి మరియు నిర్వహణ ఐసోలేషన్చిన్న ఇన్స్టాలేషన్ లోపాలు ఆలస్యానికి కారణమవుతాయి. గేట్ వాల్వ్లు సాధారణంగా మెయిన్ రన్లలో పూర్తి-ఓపెన్/పూర్తి{2}}క్లోజ్ ఐసోలేషన్ కోసం ఉపయోగిస్తారు, అయితే చెక్ వాల్వ్లు వేర్వేరు పీడన మండలాల మధ్య రివర్స్ ఫ్లో నుండి రక్షిస్తాయి. ఈ పరిసరాలలో, ప్రాజెక్ట్లు తరచుగా ఒక ప్యాకేజీలో బహుళ వాల్వ్ మోడల్లను కలిగి ఉంటాయి, కాబట్టి స్థిరమైన ట్యాగింగ్, ప్యాకింగ్{4}}జాబితా సరిపోలిక మరియు పూర్తి పరీక్ష పత్రాలు కమీషన్ హోల్డ్{5}}అప్లు మరియు "రాంగ్ ఐటెమ్" వివాదాలను తగ్గిస్తాయి.
పిగ్ లాంచర్/రిసీవర్ స్టేషన్లు:పిగ్గింగ్ కార్యకలాపాలు వాల్వ్లపై ఆధారపడతాయిలాంచర్/రిసీవర్ బారెల్ను వేరు చేయండి, ఒత్తిడి సమీకరణను నిర్వహించండి మరియు పిగ్ లాంచ్ మరియు రిట్రీవల్ సమయంలో త్వరగా విభాగాలను తెరవండి/మూసివేయండి. బాల్ వాల్వ్లు లేదా ప్లగ్ వాల్వ్లు తరచుగా త్వరిత త్రైమాసికం-టర్న్ ఐసోలేషన్ కోసం ఎంపిక చేయబడతాయి, ఇక్కడ పదేపదే సైక్లింగ్ చేయడం సాధారణ ఆపరేషన్లో భాగంగా ఉంటుంది. ఈ సెటప్లో, ఆలస్యాలు మొత్తం పిగ్గింగ్ షెడ్యూల్ను ప్రభావితం చేస్తున్నందున స్థిరమైన షట్-ఆఫ్ మరియు విశ్వసనీయ ఆపరేషన్ ముఖ్యం. Octal Pipe దీనికి కాన్ఫిగరేషన్ క్లారిటీ (టైప్/క్లాస్/ఎండ్స్/మెటీరియల్స్), రికార్డ్ చేయబడిన ప్రెజర్/లీకేజ్ సాక్ష్యం మరియు ప్యాకింగ్ లిస్ట్కు సమలేఖనం చేయబడిన షిప్మెంట్ డాక్యుమెంట్లతో సపోర్ట్ చేస్తుంది-కాబట్టి సైట్ బృందం వ్రాతపని ఖాళీలపై సమయాన్ని కోల్పోకుండా తనిఖీని స్వీకరించడం నుండి ఇన్స్టాలేషన్కు తరలించవచ్చు.
ప్రమాణాలు & సాంకేతిక లక్షణాలు
అంశం
స్పెసిఫికేషన్
ప్రామాణికం
API స్పెక్ 6D & ISO 14313 (పైప్లైన్ వాల్వ్స్ స్పెసిఫికేషన్)
ఒత్తిడి తరగతులు
API క్లాస్ 150, 300, 600, 900, 1500, 2500 (అందుబాటులో ఉన్నప్పుడు)
మృదువైన సీట్లు (PTFE, PEEK), మెటల్ సీట్లు, ద్వి{0}}మెటల్ ట్రిమ్లు, గట్టిపడిన ట్రిమ్లు
తయారీ & డిజైన్ వివరాలు
బాడీ కాస్టింగ్ / ఫోర్జింగ్ (పరిమాణం & ఒత్తిడి తరగతికి సరిపోలింది)
పెద్ద{0}}బోర్ మరియు అధిక-ప్రెజర్ వాల్వ్ల కోసం, బాడీలు సాధారణంగా ఉంటాయినకిలీ; చిన్న పరిమాణాల కోసం,తారాగణం శరీరాలునియంత్రిత నాణ్యత మరియు తనిఖీ పరిధితో సాధారణంగా ఉపయోగించబడతాయి. ఆక్టల్ పైప్ విడుదలకు ముందు వాల్వ్ ట్యాగ్ / డాక్యుమెంట్లపై బాడీ రూట్ వివరాలను ధృవీకరిస్తుంది.ఉదాహరణ:క్లాస్ 900 ప్యాకేజీ కోసం, కొనుగోలుదారులు తరచుగా నకిలీ{1}}శరీర సాక్ష్యాలను అభ్యర్థిస్తారుకర్మాగారంవిడుదల రికార్డులు.
సీట్లు, పోర్ట్లు మరియు బోర్లు స్థిరమైన సీలింగ్ మరియు ఊహాజనిత టార్క్ కోసం గట్టి టాలరెన్స్లకు మెషిన్ చేయబడతాయి. షిప్మెంట్కు ముందు, ఆక్టల్ పైప్ కీ ఫిట్{1}}కొనుగోలు బృందాలు శ్రద్ధ వహించే{2}} అంశాలను తనిఖీ చేస్తుందిముఖం-ముఖంగా-, ఫ్లాంజ్ ఫేస్ కండిషన్ (లేదా BW ఎండ్ ప్రిపరేషన్), బోర్ అలైన్మెంట్ మరియు సీలింగ్ ఉపరితల ముగింపు-కాబట్టి సైట్ ఇన్స్టాలేషన్కు మళ్లీ పని చేయాల్సిన అవసరం లేదు.
సీటు / కాండం / సీలింగ్ కాన్ఫిగరేషన్ (వాల్వ్ రకం ద్వారా క్లియర్)
బాల్ వాల్వ్లు గోళాకార బంతి సీట్లను ఉపయోగిస్తాయి; గేట్ కవాటాలు చీలిక/అనువైన చీలికను ఉపయోగిస్తాయి; తనిఖీ కవాటాలు స్వింగ్ లేదా డ్యూయల్ ప్లేట్ ఉపయోగించండి; ప్లగ్ వాల్వ్లు టేపర్డ్ ప్లగ్ డిజైన్లను ఉపయోగిస్తాయి. స్టెమ్ ఆప్షన్లలో రైజింగ్ వర్సెస్-రైజింగ్ కాని కాండం (గేట్),బ్లోఅవుట్-ప్రూఫ్ కాండం, మరియు బహుళ-రింగ్ ప్యాకింగ్. పేర్కొన్న చోట,ప్రత్యక్ష-లోడ్ చేయబడిన ప్యాకింగ్లేదా లాంతరు-రింగ్ కాన్ఫిగరేషన్లు కఠినమైన లీకేజీ నియంత్రణ కోసం వర్తింపజేయబడతాయి.ఉదాహరణ:మీటరింగ్ స్కిడ్ల కోసం, కొనుగోలుదారులు తరచుగా కాన్ఫిగరేషన్ నోట్లను ప్యాకింగ్ చేయమని అడుగుతారుతయారీదారుఅంగీకారాన్ని సులభతరం చేయడానికి డేటాషీట్.
మోడల్స్ & సైజు / ప్రెజర్ స్పెసిఫికేషన్లు
వాల్వ్ రకం
పరిమాణ పరిధి (NPS)
ఒత్తిడి తరగతులు (API / ANSI)
ముగింపు కనెక్షన్ ఎంపికలు
సాధారణ పదార్థాలు
గేట్ వాల్వ్
2″ – 48″
150, 300, 600, 900, 1500
ఫ్లాంగ్డ్, BW, SW
కార్బన్ స్టీల్ WCB/WCC, తక్కువ టెంప్ స్టీల్స్
బాల్ వాల్వ్
2″ – 24″
150, 300, 600
ఫ్లాంగ్డ్, BW, థ్రెడ్
స్టెయిన్లెస్ స్టీల్, ట్రిమ్లతో కార్బన్ స్టీల్
వాల్వ్ తనిఖీ చేయండి
2″ – 36″
150, 300, 600
ఫ్లాంగ్డ్, BW
కార్బన్ స్టీల్, స్టెయిన్లెస్ ట్రిమ్
ప్లగ్ వాల్వ్
2″ – 24″
150, 300
ఫ్లాంగ్డ్, BW, థ్రెడ్
మిశ్రమం స్టీల్స్, స్టెయిన్లెస్ స్టీల్
గాలి / వాక్యూమ్ వాల్వ్
1″ – 8″
150, 300
ఫ్లాంగ్డ్ లేదా థ్రెడ్
తారాగణం ఉక్కు / స్టెయిన్లెస్
ప్రాజెక్ట్ అవసరానికి ప్రత్యేక పెద్ద పరిమాణాలు మరియు తరగతులు అందుబాటులో ఉన్నాయి; అనుకూల స్పెక్ కోసం ఆక్టల్ పైప్ ఇంజనీరింగ్ని సంప్రదించండి.
ఆక్టల్ పైప్ వాల్వ్ రకాలు
బాల్ వాల్వ్
బాల్ వాల్వ్లు క్వార్టర్-టర్న్ వాల్వ్లు విస్తృతంగా ఉపయోగించబడతాయివేగంగా మూసివేయడం{0}}ఆఫ్ మరియు ఐసోలేషన్చమురు & గ్యాస్ మరియు పైప్లైన్ సిస్టమ్లలో, ముఖ్యంగా స్టేషన్లలో, బ్లాక్ వాల్వ్ పాయింట్లు మరియు పిగ్గింగ్ లైన్లలో.
బాల్ వాల్వ్ రకాలు
ఫ్లోటింగ్ బాల్ వాల్వ్: DN15–DN200 (NPS 1/2–8), PN10–PN100 (తరగతి 150–600)
తారాగణం వైపు-ఎంట్రీ బాల్ వాల్వ్: DN20–DN1500 (NPS 2–60), PN10–PN420 (తరగతి 150–2500)
నకిలీ వైపు-ఎంట్రీ బాల్ వాల్వ్: DN20–DN1500 (NPS 2–60), PN10–PN420 (తరగతి 150–2500)
పూర్తిగా వెల్డెడ్ బాల్ వాల్వ్: DN20–DN1500 (NPS 2–60), PN10–PN420 (తరగతి 150–2500)
టాప్-ఎంట్రీ బాల్ వాల్వ్: DN20–DN1500 (NPS 2–60), PN10–PN420 (తరగతి 150–2500)
ఫోర్స్డ్ సీలింగ్ బాల్ వాల్వ్: DN20–DN900 (NPS 2–36), PN10–PN420 (తరగతి 150–2500)
DBB డబుల్ బాల్ వాల్వ్ (డబుల్ బ్లాక్ & బ్లీడ్): DN20–DN1200 (NPS 2–48), PN10–PN420 (తరగతి 150–2500)
క్రయోజెనిక్ వాల్వ్లు తక్కువ-ఉష్ణోగ్రత మీడియా సర్వీస్లో నమ్మకమైన షట్ ఆఫ్ మరియు ఐసోలేషన్ కోసం రూపొందించబడ్డాయి, కోల్డ్-డ్యూటీ పైప్లైన్ మరియు స్టేషన్ అప్లికేషన్లకు అనువైన కాన్ఫిగరేషన్లతో.
క్రయోజెనిక్ వాల్వ్ రేంజ్
పరిమాణ పరిధి:DN50–DN900 (NPS 2–NPS 36)
ఒత్తిడి రేటింగ్:PN10–PN100 (క్లాస్ 150–క్లాస్ 600)
ఉష్ణోగ్రత పరిధి:-196 డిగ్రీ నుండి +100 డిగ్రీ వరకు
ప్రధాన పదార్థాలు:తక్కువ-ఉష్ణోగ్రత కార్బన్ స్టీల్, స్టెయిన్లెస్ స్టీల్

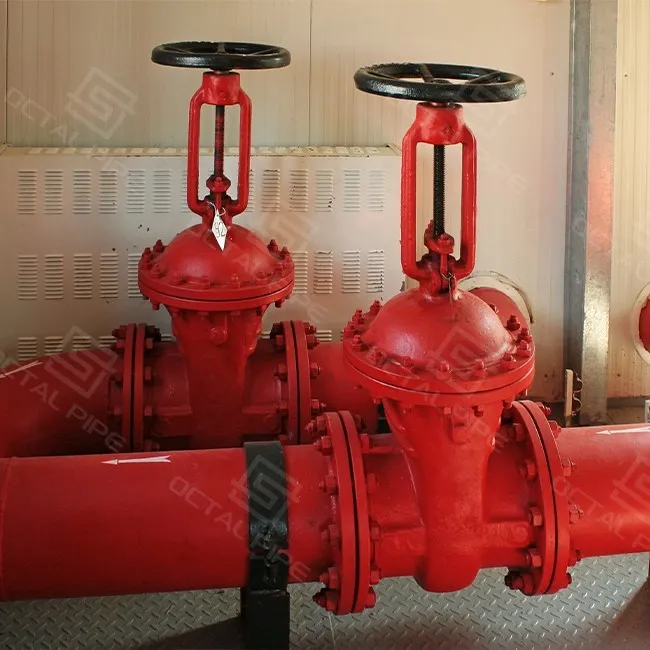

గేట్ వాల్వ్లు విస్తృతంగా ఉపయోగించబడుతున్నాయిపూర్తి-ఓపెన్/ఫుల్-క్లోజ్ ఐసోలేషన్ఆయిల్ & గ్యాస్ మరియు పైప్లైన్ సిస్టమ్లలో, సాధారణంగా మెయిన్లైన్ బ్లాక్ వాల్వ్ లొకేషన్లు మరియు స్టేషన్ పైపింగ్ వద్ద విశ్వసనీయ షట్ ఆఫ్ అవసరమయ్యే-పద్ధతిలో వర్తించబడుతుంది.
గ్లోబ్ వాల్వ్లను సాధారణంగా ఉపయోగిస్తారుప్రవాహ నియంత్రణ మరియు థ్రోట్లింగ్చమురు & గ్యాస్ మరియు పైప్లైన్ సిస్టమ్లలో, స్థిరమైన నియంత్రణ మరియు పునరావృత షట్ ఆఫ్ పనితీరు-అవసరం.
గ్లోబ్ వాల్వ్ రకాలు
నకిలీ గ్లోబ్ వాల్వ్: DN15–DN100 (NPS 1/2–4), PN10–PN420 (తరగతి 150–2500)
తారాగణం గ్లోబ్ వాల్వ్: DN50–DN400 (NPS 2–16), PN10–PN250 (తరగతి 150–1500)
ప్రెజర్ సీల్ గ్లోబ్ వాల్వ్: DN50–DN600 (NPS 2–24), PN10–PN420 (తరగతి 150–2500)
తనిఖీ కవాటాలు ఉపయోగించబడతాయిబ్యాక్ఫ్లో నివారణచమురు & గ్యాస్ మరియు పైప్లైన్ సిస్టమ్లలో, పరికరాలను రక్షించడంలో మరియు మాన్యువల్ ఆపరేషన్ లేకుండా స్థిరమైన ప్రవాహ దిశను నిర్వహించడంలో సహాయపడుతుంది.
ముగింపు కనెక్షన్లు:flanged, బట్ వెల్డ్; స్వింగ్ చెక్ వాల్వ్ల కోసం థ్రెడ్ & సాకెట్ వెల్డ్ అందుబాటులో ఉంది; డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ల కోసం పొర ఎంపిక
ఆపరేషన్:ఆటోమేటిక్

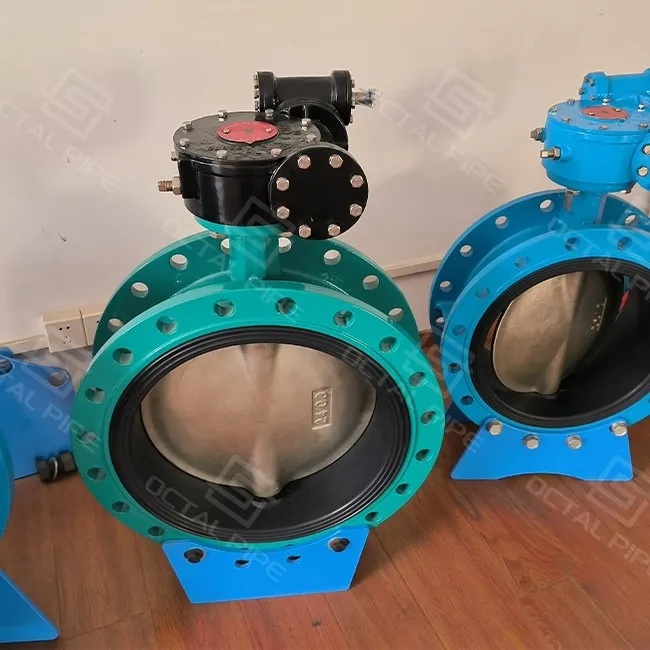

బటర్ వాల్వ్
బటర్ఫ్లై వాల్వ్లు సాధారణంగా ఉపయోగించే క్వార్టర్-టర్న్ వాల్వ్లుఒంటరిగా మరియు ప్రవాహ నియంత్రణచమురు & గ్యాస్, యుటిలిటీ మరియు పైప్లైన్ సిస్టమ్లలో-ముఖ్యంగా కాంపాక్ట్ నిర్మాణం మరియు వేగవంతమైన ఆపరేషన్ అవసరం.
నియంత్రణ కవాటాలు ఉపయోగించబడతాయిప్రవాహ నియంత్రణ మరియు థ్రోట్లింగ్ప్రక్రియలో మరియు పైప్లైన్ వ్యవస్థలలో, సాధారణంగా వర్తించబడుతుందినీరు, ఆవిరి, చమురు మరియు వాయువుసేవలు.
ముగింపు కనెక్షన్లు:ఫ్లాంగ్డ్, బట్ వెల్డ్, పొర (రకం ద్వారా)
ఆపరేషన్:వాయు / విద్యుత్ (అనువర్తనం ద్వారా)
పనితీరు & కార్యాచరణ ప్రయోజనాలు
గట్టి సీలింగ్ / తక్కువ లీకేజీ:ఆక్టల్ పైప్ సరఫరా చేయవచ్చుమెటల్-సీటులేదాఅధిక-పనితీరు మృదువైన-సీటుAPI 598 / API 6D సీట్ లీకేజీ అవసరాలకు అనుగుణంగా కాన్ఫిగరేషన్లు. సీట్ మెటీరియల్ మరియు సీలింగ్ డిజైన్ మీడియా, ఉష్ణోగ్రత మరియు షట్ ఆఫ్ అంచనాల ఆధారంగా ఎంపిక చేయబడతాయి, స్టేషన్లలో మరియు బ్లాక్ వాల్వ్ పాయింట్ల వద్ద ప్రణాళిక లేని షట్డౌన్ ప్రమాదాన్ని తగ్గించడంలో సహాయపడతాయి.
అధిక పీడనం & ఉష్ణోగ్రత సామర్థ్యం:వాల్వ్ రకం మరియు కాన్ఫిగరేషన్ ఆధారంగా, ఆక్టల్ పైప్ ఒత్తిడి తరగతులకు మద్దతు ఇస్తుందితరగతి 2500ఎక్కడ వర్తిస్తుంది. ప్రాజెక్ట్ పరిధికి సరిపోలే డాక్యుమెంటేషన్తో తక్కువ-ఉష్ణోగ్రత అప్లికేషన్లు లేదా అధిక-ఉష్ణోగ్రత గ్యాస్ సర్వీస్ వంటి సేవా పరిస్థితులకు మెటీరియల్ మరియు సీటు ఎంపిక సమలేఖనం చేయబడుతుంది.
మన్నిక & కోతకు నిరోధకత:అధిక-వేగం లేదా పార్టికల్{1}}సున్నితమైన సేవ కోసం, వంటి ఎంపికలుగట్టిపడిన ట్రిమ్స్, రక్షిత ఉపరితల చికిత్సలు మరియు ఆప్టిమైజ్ చేయబడిన ప్రవాహ మార్గాలు దుస్తులు పరిమితం చేయడంలో సహాయపడతాయి. ఇది ప్రత్యేకంగా సంబంధించినదిబంతి కవాటాలు మరియు ప్లగ్ కవాటాలుఇక్కడ స్థానికీకరించిన కోత కాలక్రమేణా సీలింగ్ పనితీరును ప్రభావితం చేస్తుంది.
తగ్గిన నిర్వహణ:ప్రాక్టికల్ డిజైన్ ఎంపికల ద్వారా ఫీల్డ్ సర్వీస్ సరళీకృతం చేయబడిందిబోల్ట్ శరీరాలు, మార్చగల సీట్లు/ట్రిమ్, మరియు ఐచ్ఛికంప్రత్యక్ష-లోడ్ చేయబడిన కాండం ప్యాకింగ్. ఆక్టల్ పైప్ ఎంపిక నోట్స్లో ఈ కాన్ఫిగరేషన్ వివరాలను స్పష్టంగా ఉంచుతుంది కాబట్టి కొనుగోలుదారులు ఆర్డర్ చేయడానికి ముందు నిర్వహణ అంచనాలను నిర్ధారించగలరు.
భద్రత & ప్రమాణాల సమ్మతి:కవాటాలు కలిసేలా పేర్కొనబడ్డాయిISO 14313పైప్లైన్ వాల్వ్ భద్రతా అవసరాలు, పటిష్టమైన వంటి లీక్-నివారణ చర్యలుకాండం ప్యాకింగ్మరియు అవసరమైన చోట ఫ్యుజిటివ్ ఎమిషన్ నియంత్రణకు మద్దతుగా సీలింగ్ ఏర్పాట్లు. ఆక్టల్ పైప్ ఈ అవసరాలను ప్రాజెక్ట్ ITPతో సమలేఖనం చేయగలదు మరియు సంబంధిత ధృవీకరణ రికార్డులను డాక్యుమెంట్ ప్యాకేజీలో చేర్చగలదు.
నాణ్యత హామీ & పరీక్ష
పరీక్ష & తనిఖీ తనిఖీ ప్రాజెక్ట్ ITP క్రింద అమలు చేయబడుతుంది మరియు సాధారణంగా వీటిని కలిగి ఉంటుంది:
మెటీరియల్ ట్రేస్సిబిలిటీ:మిల్ టెస్ట్ నివేదికలు (MTRలు) మరియు ముడి పదార్థాల కోసం రసాయన & మెకానికల్ సర్టిఫికెట్లు
కాస్టింగ్ / ఫోర్జింగ్ తనిఖీ:క్రిటికల్ బాడీల కోసం RT / UT, అలాగే పేర్కొన్న చోట ఉపరితల లోపం తనిఖీ
డైమెన్షనల్ తనిఖీ:ప్రవాహ ప్రాంతం, పోర్ట్ సమలేఖనం, ముఖం{0}}ముఖం-కొలతలు, ఫ్లేంజ్ డ్రిల్లింగ్/ఫ్లాట్నెస్ మరియు ముగింపు ప్రిపరేషన్ తనిఖీలు
ఒత్తిడి పరీక్ష:API 6D పరీక్ష ఒత్తిళ్ల ప్రకారం రికార్డ్ చేయబడిన ఫలితాలతో షెల్ పరీక్ష మరియు సీటు పరీక్ష (వర్తిస్తే ప్లస్ బ్యాక్సీట్ టెస్ట్)
లీకేజీ ధృవీకరణ:సీటు లీకేజీ మరియు బాడీ లీకేజీ నిర్దేశిత లీకేజ్ క్లాస్కి సమలేఖనం చేయబడింది (ఉదా, క్లాస్ I, II, మొదలైనవి)
పూత / ఉపరితల ముగింపు తనిఖీ:పర్యావరణ అవసరాలకు అనుగుణంగా అంతర్గత మరియు బాహ్య పెయింట్/వ్యతిరేక-తుప్పు తనిఖీ
NDT (పేర్కొన్నప్పుడు):వాల్వ్ ట్యాగ్ మరియు షిప్మెంట్ రికార్డ్లకు లింక్ చేయబడిన కాస్టింగ్లు/ఫోర్జింగ్ల కోసం UT / RT / MT / PT నివేదికలు
ఉదాహరణ:క్లిష్టమైన ఐసోలేషన్ వాల్వ్ ప్యాకేజీ కోసం, కొనుగోలుదారులు అభ్యర్థించవచ్చుతయారీదారుశరీరం కోసం NDT నివేదికలు మరియు వద్ద ఒక సాక్షి ప్రెజర్ టెస్ట్కర్మాగారం, ఆపై తనిఖీని స్వీకరించడానికి ప్యాకింగ్ జాబితాతో పూర్తి టెస్ట్ ప్యాకేజీని ఫైల్ చేయండి.
ఆక్టల్ పైప్ యొక్క API-6D వాల్వ్లు ఎందుకు ప్రత్యేకంగా ఉన్నాయి
పూర్తి పరిధి, ఒక సోర్సింగ్ స్కోప్:ఆక్టల్ పైప్ API-6Dని సరఫరా చేస్తుందిగేట్, బాల్, చెక్ (స్వింగ్/డ్యూయల్ ప్లేట్), ప్లగ్ మరియు ఎయిర్/వాక్యూమ్ వాల్వ్లు, ప్రామాణిక తరగతులు మరియు ప్రాజెక్ట్ కాన్ఫిగరేషన్లను కవర్ చేస్తుంది.
RFQ ప్రమాదాన్ని తగ్గించే ఎంపిక మద్దతు:ఆక్టల్ పైప్ నిర్ధారించడానికి సహాయపడుతుందిరకం, ప్రెజర్ క్లాస్, ఎండ్ కనెక్షన్, బాడీ మెటీరియల్ మరియు సీట్/ట్రిమ్ ఎంపికమీడియా, ఉష్ణోగ్రత మరియు ఆపరేటింగ్ అవసరాల ఆధారంగా-కాబట్టి ఆర్డర్ చేయడానికి ముందు స్పెక్స్ లాక్ చేయబడతాయి.
ITP-సిద్ధమైన పరీక్ష + గుర్తించదగిన పత్రాలు:వంటి కొనుగోలుదారు-ఫైల్ చేసిన సాక్ష్యాలతో డెలివరీ చేయబడిందిMTR/హీట్ ట్రేసిబిలిటీ, షెల్/సీట్ ప్రెజర్ టెస్ట్ రిపోర్ట్లు, లీకేజ్ వెరిఫికేషన్, డైమెన్షనల్ చెక్లు మరియు NDT రిపోర్ట్లు పేర్కొన్నప్పుడు, వాల్వ్ ట్యాగ్లు మరియు ప్యాకింగ్ జాబితాకు సరిపోలింది.
అనుకూలీకరణ + డెలివరీ నియంత్రణ:స్వీకరణ తనిఖీని వేగవంతం చేయడానికి మరియు మిక్స్{0}}అప్లను తగ్గించడానికి లైన్ ఐటెమ్ ద్వారా ప్యాకింగ్/లేబులింగ్ నిర్వహించడంతో అనుకూల ముగింపులు మరియు ట్రిమ్ అప్గ్రేడ్లకు మద్దతు ఇస్తుంది.
లివర్, గేర్; యాక్యుయేటర్-సిద్ధంగా ఎంపికలు అందుబాటులో ఉన్నాయి (ప్రాజెక్ట్ పరిధిని బట్టి వాయు / విద్యుత్ / హైడ్రాలిక్)
మెటీరియల్స్, సీలింగ్ మరియు కాన్ఫిగరేషన్ ఎంపికలు
వివిధ మీడియా మరియు ఆపరేటింగ్ పరిస్థితులను సరిపోల్చడానికి, API 6D పైప్లైన్ వాల్వ్లను దీని ద్వారా కాన్ఫిగర్ చేయవచ్చు:
శరీర పదార్థాల ఎంపికఉష్ణోగ్రత మరియు తుప్పు వాతావరణంతో సమలేఖనం చేయబడింది
సీటు ఎంపిక(మృదువైన సీటు vs మెటల్ సీటు) లీకేజీ మరియు ఉష్ణోగ్రత అవసరాలతో సమలేఖనం చేయబడింది
స్టెమ్ సీలింగ్ కాన్ఫిగరేషన్మరియు సేవా పరిస్థితులకు అనుగుణంగా ప్యాకింగ్ అమరిక
బోర్ ఎంపిక(పూర్తి బోర్ vs తగ్గిన బోర్) పైప్లైన్ ఆపరేషన్ ప్లాన్ ద్వారా పేర్కొన్నప్పుడు
ప్రాజెక్ట్లో మిశ్రమ పదార్థ అవసరాలు ఉంటే (ఉదా, మెయిన్లైన్ కోసం కార్బన్ స్టీల్ మరియు నిర్దిష్ట తుప్పు పట్టే విభాగాలకు స్టెయిన్లెస్), మార్కింగ్ మరియు డాక్యుమెంట్ మ్యాచింగ్ స్వీకరించే లోపాలను తగ్గించడానికి స్థిరంగా ఉంచబడతాయి.
తరచుగా అడిగే ప్రశ్నలు
01.API 6D వాల్వ్ను కొనుగోలు చేసేటప్పుడు ఏ పత్రాలు చేర్చబడతాయి?
సాధారణ డెలివరీలు ఉన్నాయిMTR/హీట్ ట్రేసిబిలిటీ, API 6D ఒత్తిడి పరీక్ష నివేదికలు (షెల్/సీటు), లీకేజీ ధృవీకరణ, మరియుప్యాకింగ్ జాబితా సరిపోలే. ITPలో పేర్కొన్నప్పుడు NDT మరియు డైమెన్షనల్ రికార్డులను అందించవచ్చు.
02. పైప్లైన్ ఐసోలేషన్ కోసం నేను API 6D బాల్ వాల్వ్ మరియు API 6D గేట్ వాల్వ్ మధ్య ఎలా ఎంచుకోవాలి?
ఒకAPI 6D బాల్ వాల్వ్త్వరిత త్రైమాసికం-టర్న్ ఐసోలేషన్ మరియు తరచుగా ఆపరేషన్ (స్టేషన్లు, పిగ్గింగ్ లైన్లు) కోసం తరచుగా ఎంపిక చేయబడుతుందిAPI 6D గేట్ వాల్వ్బ్లాక్ వాల్వ్ లొకేషన్లలో పూర్తి-ఓపెన్/ఫుల్-క్లోజ్ మెయిన్లైన్ ఐసోలేషన్ కోసం సాధారణంగా ఉపయోగించబడుతుంది. తుది ఎంపిక ఆపరేషన్ ఫ్రీక్వెన్సీ, మీడియా మరియు ఒత్తిడి తరగతిపై ఆధారపడి ఉంటుంది.
03.ఒక ప్రాజెక్ట్లో వేర్వేరు ముగింపు కనెక్షన్లతో API 6D వాల్వ్లను సరఫరా చేయవచ్చా?
అవును. API 6D వాల్వ్లను సరఫరా చేయవచ్చుఫ్లాంగ్డ్ (ASME B16.5/B16.47), బట్ వెల్డ్ (BW), సాకెట్ వెల్డ్ (SW), లేదాథ్రెడ్ (NPT/BSP)పైప్లైన్ కనెక్షన్ ప్రమాణం మరియు ఇన్స్టాలేషన్ పద్ధతికి సరిపోలడానికి ముగుస్తుంది.
04.బహుళ-ఐటెమ్ వాల్వ్ ఆర్డర్ల కోసం తనిఖీ ఆలస్యాన్ని స్వీకరించడాన్ని మీరు ఎలా తగ్గిస్తారు?
ప్రతి వాల్వ్ ట్యాగ్ చేయబడింది మరియు ఒకటి-నుండి{1}}ఒకటితో సరిపోలుతుందిప్యాకింగ్ జాబితామరియుడాక్యుమెంట్ ప్యాకేజీ, ప్రెజర్ క్లాస్, సైజు, మెటీరియల్ మరియు టెస్ట్ రిపోర్ట్లను స్థిరంగా ఉంచడం-కాబట్టి స్వీకరించే బృందాలు అంశాలను వేగంగా ధృవీకరించవచ్చు మరియు అసమతుల్యత ప్రమాదాన్ని తగ్గించవచ్చు.
