Drill Pipe

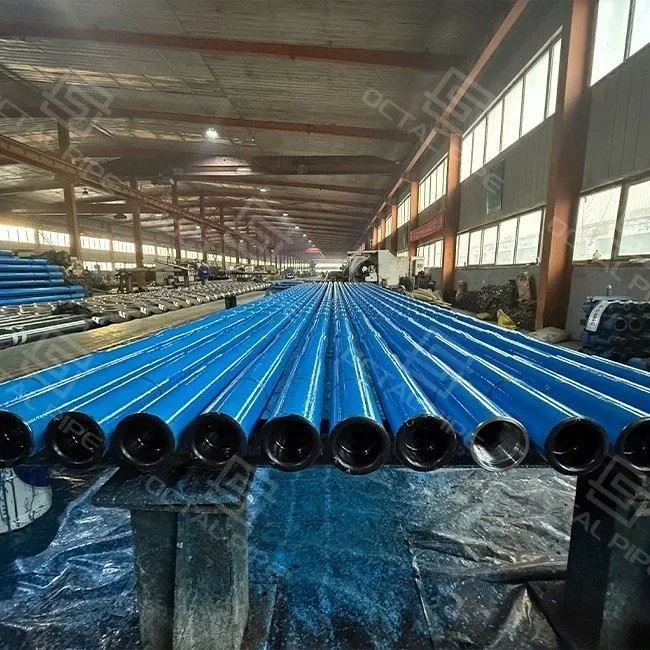

Drill Pipe suppliers

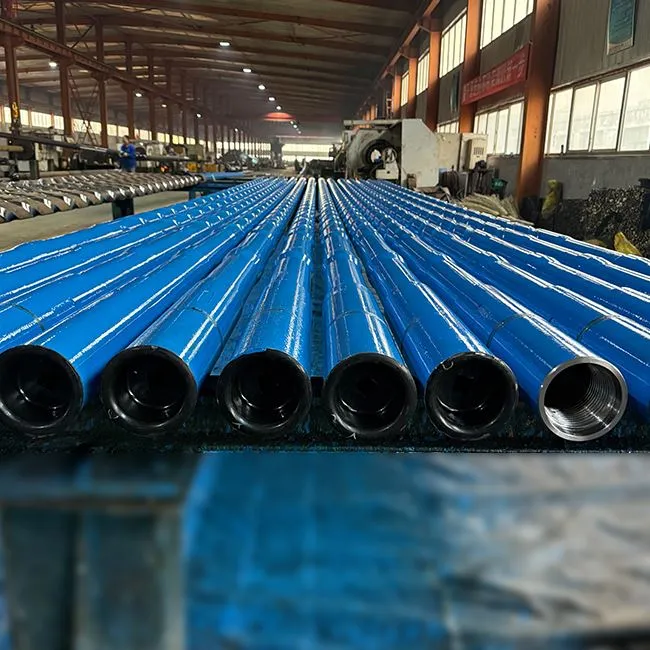

డ్రిల్ పైప్

Name: చైనా డ్రిల్ పైప్ తయారీదారులు సప్లయర్స్ ఫ్యాక్టరీ - అనుకూలీకరించిన డ్రిల్ పైప్ మేడ్ ఇన్ చైనా - OCTAL పైప్
Brand: OCTAL
SKU: 294897029

ప్రమాణం: API 7-1 / 7-2 / 5DP కంప్లైంట్
పరిమాణ పరిధి: OD 2 3/8″ – 6 5/8″
గ్రేడ్‌లు: E75, X95, G105, S135
పొడవు: శ్రేణి 1 (18–22 అడుగులు), రేంజ్ 2 (27–30 అడుగులు), రేంజ్ 3 (38–45 అడుగులు)
అప్‌సెట్ రకాలు: IU, EU, IEU
కనెక్షన్లు: API NC, IF, REG, FH; ప్రీమియం డబుల్{0}}భుజం అందుబాటులో ఉంది
ఫీచర్లు: హీట్-ట్రీట్డ్ అల్లాయ్ స్టీల్, ఫ్రిక్షన్-వెల్డెడ్ టూల్ జాయింట్స్, హార్డ్‌బ్యాండింగ్ ఎంపిక
అప్లికేషన్స్: డీప్ వెల్స్, HPHT, ఆఫ్‌షోర్ రిగ్‌లు, డైరెక్షనల్ & హారిజాంటల్ డ్రిల్లింగ్

విచారణ పంపండి

ఉత్పత్తి పరిచయం

డ్రిల్ పైప్ అంటే ఏమిటి?

డ్రిల్ పైపుఅప్‌సెట్ ఎండ్‌లు మరియు వెల్డెడ్ టూల్ జాయింట్‌లతో కూడిన స్టీల్ డ్రిల్ స్ట్రింగ్ ట్యూబులర్, ఇది API స్పెక్ 5DPకి తయారు చేయబడింది మరియు తనిఖీ చేయబడుతుంది, కాబట్టి ప్రొక్యూర్‌మెంట్ ఆమోదం, ట్రేస్‌బిలిటీని లాక్ చేస్తుంది మరియు-పైప్ రిగ్‌కి చేరేలోపు విశ్వసనీయతను పెంచుతుంది.

డ్రిల్ పైపు తయారీదారుగా, ఆక్టల్ పైప్ నియంత్రించదగిన వైఫల్య పాయింట్‌లపై దృష్టి సారిస్తుంది-టూల్ జాయింట్ వెల్డింగ్, థ్రెడ్ సమగ్రత మరియు షిప్‌మెంట్-స్థాయి రికార్డ్‌లు-ఎందుకంటే చాలా రిగ్ జాప్యాలు కనెక్షన్‌లో ప్రారంభమవుతాయి, పైప్ బాడీ కాదు., ఆక్టల్ పైప్ యొక్క డ్రిల్ పైప్ పైప్ 1 API రోట్ బాడీల కోసం API 1 API కోసం API రోట్ బాడీకి అనుగుణంగా ఉత్పత్తి చేయబడుతుంది డ్రిల్ స్టెమ్ ఎలిమెంట్స్ మరియు టూల్ జాయింట్ కనెక్షన్‌ల కోసం API స్పెక్ 7-2. ఇది మెకానికల్ బలం, డైమెన్షనల్ ఖచ్చితత్వం మరియు అంతర్జాతీయ డ్రిల్లింగ్ పరికరాలతో పరస్పర మార్పిడిని నిర్ధారిస్తుంది.

నిజమైన కొనుగోలు పరంగా, డ్రిల్ పైపు సమస్యలు సాధారణంగా డౌన్‌హోల్‌ను ప్రారంభించవు-అవి ప్రారంభమవుతాయిఅస్పష్టమైన PSL/గ్రేడ్ స్కోప్, సరిపోలని కనెక్షన్‌లు/టూల్ జాయింట్లు మరియు తప్పిపోయిన తనిఖీ రికార్డులుఇది ఇన్‌కమింగ్ చెక్‌లను నెమ్మదిస్తుంది మరియు రిగ్-వైపు జాప్యాలను సృష్టిస్తుంది. ఆక్టల్ API 5DP డ్రిల్ పైపును సరఫరా చేస్తుందిఆమోదం-సిద్ధంగా ప్యాకేజీ: RFQ ఇన్‌పుట్‌లను క్లియర్ చేయండి (API RP 7Gని ఎంపిక సూచనగా ఉపయోగించడం), నిర్వచించబడిన తనిఖీ పరిధి మరియు తర్వాత రీవర్క్ మరియు ఆర్గ్యుమెంట్‌ని తగ్గించే డాక్యుమెంట్ ప్యాక్.

drill pipe thread protectors and tool joint details

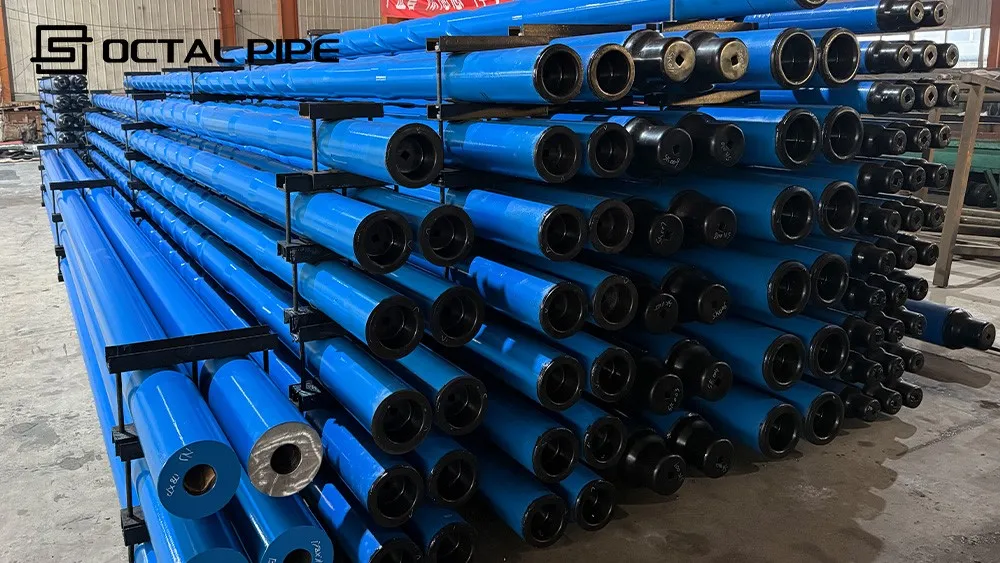

API 5DP drill pipe product appearance and size specifications

drill pipe grades stacking display E75 X95 G105 S135

డ్రిల్ పైప్ ఎలా పనిచేస్తుంది: పవర్ ట్రాన్స్‌మిషన్, లోడ్ పాత్ మరియు మడ్ సర్క్యులేషన్

డ్రిల్ పైపులు ఉపరితల రోటరీ వ్యవస్థను బిట్ మరియు బాటమ్‌హోల్ అసెంబ్లీ (BHA)కి అనుసంధానించే పని స్ట్రింగ్. సాధారణ డ్రిల్లింగ్‌లో, ఇది ఒకే సమయంలో మూడు విధులను నిర్వహిస్తుంది. ముందుగా, ఇది బిట్‌ను తిప్పడానికి టూల్-జాయింట్ కనెక్షన్‌ల ద్వారా టాప్ డ్రైవ్ లేదా రోటరీ టేబుల్ నుండి రోటరీ టార్క్ మరియు RPMని ప్రసారం చేస్తుంది. రెండవది, ఇది అక్షసంబంధ భారాన్ని (బరువు-ఆన్-బిట్) కలిగి ఉంటుంది మరియు వెల్‌బోర్ పథం మారినప్పుడు వంగి ఉంటుంది మరియు స్ట్రింగ్ బోర్‌హోల్‌ను సంప్రదిస్తుంది. మూడవది, డ్రిల్లింగ్ ద్రవం కోసం ఇది ప్రెజర్ కండ్యూట్‌గా పనిచేస్తుంది: డ్రిల్ పైపు నుండి మట్టిని బిట్ నాజిల్‌లకు పంప్ చేయబడుతుంది, ఆపై కోతలను రవాణా చేయడానికి, ఒత్తిడిని నియంత్రించడానికి, బిట్‌ను చల్లబరచడానికి మరియు రంధ్రం స్థిరీకరించడానికి వార్షికంగా తిరిగి వస్తుంది.

డౌన్‌హోల్ వాతావరణం స్థిరంగా లేనందున-, డ్రిల్ స్ట్రింగ్ చిత్రంలో కనిపించే డైనమిక్ ప్రతిస్పందనలకు నిరంతరం బహిర్గతమవుతుంది: అక్షసంబంధ వైబ్రేషన్ మరియు షాక్ (బిట్ బౌన్స్), పార్శ్వ వైబ్రేషన్ మరియు ఇంపాక్ట్ (బెండింగ్ మరియు వాల్ కాంటాక్ట్) మరియు టోర్షనల్ వైబ్రేషన్. టార్షనల్ వైబ్రేషన్ స్టిక్-స్లిప్‌గా అభివృద్ధి చెందుతుంది, ఇక్కడ బిట్ క్షణకాలం నెమ్మదిస్తుంది లేదా ఉపరితల భ్రమణం కొనసాగుతూనే నిలిచిపోతుంది, ఆపై అకస్మాత్తుగా విడుదలవుతుంది-అధిక గరిష్ట టార్క్‌ను సృష్టిస్తుంది మరియు కనెక్షన్‌లు మరియు పరివర్తన జోన్‌ల వద్ద అలసటను వేగవంతం చేస్తుంది. బిట్ వర్ల్ అనేది పార్శ్వ అస్థిరత, ఇక్కడ బిట్/BHA రంధ్రం మధ్య రేఖ చుట్టూ ఉంటుంది; ఫార్వర్డ్ మరియు బ్యాక్‌వర్డ్ వర్ల్ విభిన్న భ్రమణ/సంప్రదింపు నమూనాలను వివరిస్తుంది మరియు వేగవంతమైన కట్టర్ దుస్తులు మరియు కనెక్షన్ నష్టాన్ని నడపగలదు. అందుకే డ్రిల్ పైపు ఎంపిక మరియు తనిఖీ కేవలం OD మరియు గోడ మందం మాత్రమే కాకుండా కనెక్షన్ సమగ్రత, డైమెన్షనల్ అనుగుణ్యత మరియు ట్రేస్‌బిలిటీ ద్వారా నడపబడతాయి.

How Drill Pipe Works -OCTAL PIPE

డ్రిల్ పైపు ప్రమాణాలు & లక్షణాలు

డ్రిల్ పైప్ తయారీదారుచే API స్పెక్ 5DPకి రూపొందించబడింది, కాబట్టి సేకరణ అంగీకారాన్ని లాక్ చేయగలదు,-జాయింట్ ట్రేస్‌బిలిటీని వేడి చేస్తుంది మరియు-పైప్ రిగ్‌కి చేరేలోపు విశ్వసనీయతను పెంచుతుంది.

అంశం	సాధారణ సరఫరా పరిధి
ప్రామాణికం	API స్పెక్ 5DP(PSL-1/2/3) (standards.globalspec.com)
ఎంపిక సూచన	API RP 7G(డిజైన్/ఆపరేటింగ్ పరిమితుల మార్గదర్శకత్వం) (స్కై బేర్ సాంకేతిక ప్రమాణాలు)
OD పరిధి	2 3/8" – 6 5/8" (ఆక్టల్ పైప్ కో., లిమిటెడ్)
పొడవులు	R1 (18–22 అడుగులు), R2 (27–30 అడుగులు), R3 (38–45 అడుగులు) (ఆక్టల్ పైప్ కో., లిమిటెడ్)
గ్రేడ్‌లు	E75, X95, G105, S135 (ఆక్టల్ పైప్ కో., లిమిటెడ్)
అప్సెట్ రకాలు	IU, EU, IEU (ఆక్టల్ పైప్ కో., లిమిటెడ్)
కనెక్షన్లు	API NC, IF, REG, FH; ప్రీమియం డబుల్{0}}భుజం ఐచ్ఛికం (ఆక్టల్ పైప్ కో., లిమిటెడ్.)

డ్రిల్ పైపు పరిమాణాలు

drill-pipe-sizes

drill-pipe-sizes-and-weight

API 5DP డ్రిల్ పైప్ స్పెసిఫికేషన్ (గ్రేడ్‌లు, పరిమాణాలు, కనెక్షన్‌లు)

అంశం	ఎంపికలు (ఆర్డర్ ప్రకారం)
ప్రామాణికం	API 5DP
డ్రిల్ పైపులు తరగతులు	E75 / X95 / G105 / S135
పరిధి	R1 / R2 / R3
సాధనం ఉమ్మడి కనెక్షన్	NC / IF / REG / FH (లేదా ప్రాజెక్ట్{0}}పేర్కొనబడింది)
పైపు శరీరం	అతుకులు లేని డ్రిల్ పైపు (సాధారణ)
ముగింపు / రక్షణ	ఫాస్ఫేటింగ్, కాపర్ ప్లేటింగ్, థ్రెడ్ ప్రొటెక్టర్లు (పేర్కొన్న విధంగా)
ఐచ్ఛికం (పేర్కొన్నప్పుడు)	హార్డ్‌బ్యాండింగ్, ఇంటర్నల్ కోటింగ్, EMI / UT / MPI స్కోప్, థ్రెడ్ గేజింగ్ రికార్డ్‌లు

గ్రేడ్ ఎంపిక: ఊహించిన టార్క్, టెన్షన్ మరియు డ్రిల్లింగ్ డెప్త్ ప్రోగ్రామ్‌కు E75/X95/G105/S135ని సరిపోల్చండి.
పుల్లని / తినివేయు బావులు: స్థితి CO₂/H₂S ధోరణి కాబట్టి రక్షణ ఎంపికలు మరియు తనిఖీ పరిధిని సమలేఖనం చేయవచ్చు (పేర్కొన్నప్పుడు).
కనెక్షన్ ప్రమాద నియంత్రణ: టూల్ జాయింట్ రకాన్ని ఎంచుకుని, గాలింగ్ మరియు భుజం దెబ్బతినడాన్ని తగ్గించడానికి-ప్రాక్టీస్ చేయండి.
స్పష్టత పొందుతోంది: వేగవంతమైన లెక్కింపు మరియు యార్డ్ ఆమోదం కోసం ఉమ్మడి-స్థాయి గుర్తింపు + ప్యాకింగ్ జాబితా అవసరం.

డ్రిల్ పైపు తయారీ ప్రక్రియ

యాంత్రిక సమగ్రత మరియు అలసట నిరోధకతకు హామీ ఇవ్వడానికి ఆక్టల్ పైప్ కఠినమైన మరియు గుర్తించదగిన తయారీ క్రమాన్ని అనుసరిస్తుంది:

1. స్టీల్‌మేకింగ్ & ట్యూబ్ రోలింగ్

నియంత్రిత రసాయన శాస్త్రంతో అతుకులు లేని అల్లాయ్ స్టీల్ ట్యూబ్‌లు (35CrMo, 40Cr, 4137H, 4145H).
నిరంతర తారాగణం మరియు కుట్లు ఏకరీతి ధాన్యం నిర్మాణాన్ని నిర్ధారిస్తాయి.

2. కలత చెందడం

పైపు చివరలను వేడి చేసి అంతర్గత అప్‌సెట్ (IU), ఎక్స్‌టర్నల్ అప్‌సెట్ (EU) లేదా ఇంటర్నల్-ఎక్స్‌టర్నల్ అప్‌సెట్ (IEU) ఆకారాల్లోకి నకిలీ చేస్తారు.
అప్‌సెట్టింగ్ సాధనం జాయింట్ వెల్డింగ్ కోసం క్రాస్{0}}విభాగ ప్రాంతాన్ని పెంచుతుంది, కనెక్షన్ బలాన్ని మెరుగుపరుస్తుంది.

3. వేడి చికిత్స

చల్లార్చడం & టెంపరింగ్ అవసరమైన దిగుబడి/టెన్సైల్ బలాన్ని అందిస్తుంది (ఉదా, S135 135,000 psi కంటే ఎక్కువ లేదా సమానం).
నియంత్రిత ఫర్నేస్ సైకిల్స్ పూర్తి పైపు పొడవులో కూడా కాఠిన్యాన్ని నిర్ధారిస్తాయి.

4. ఘర్షణ వెల్డింగ్

ఖచ్చితమైన ఘర్షణ-వెల్డింగ్ అప్‌సెట్ పైప్ బాడీకి టూల్ జాయింట్‌లను కలుపుతుంది.
వెల్డ్ జోన్ అతుకులు లేని మెటలర్జికల్ బంధాన్ని సాధించడానికి ప్రత్యేక ఉష్ణ చికిత్సను పొందుతుంది.

5. మ్యాచింగ్ & థ్రెడింగ్

API 7-2 థ్రెడ్‌లు (NC, IF, REG, FH) CNC ఖచ్చితత్వంతో కత్తిరించబడ్డాయి.
గాలింగ్ తగ్గించడానికి ఫాస్ఫేట్ పూత మరియు రాగి పూత పూస్తారు.

6. హార్డ్‌బ్యాండింగ్ & ఉపరితల రక్షణ

Fe-ఆధారిత, Cr{1}}కార్బైడ్ లేదా Nb మిశ్రమం హార్డ్‌బ్యాండింగ్ దుస్తులు నిరోధకతను విస్తరించింది.
రవాణా/నిల్వ రక్షణ కోసం తుప్పు నిరోధకాలతో తుది పూత.

drill pipe heat treatment quenching and tempering process drill pipe Manufacturing Process drill pipe CNC threading and surface treatment process drill pipe friction welding tool joint production

కనెక్షన్లు & టూల్ జాయింట్‌లు (రిగ్ ఆలస్యాన్ని నివారించడానికి ఏమి పేర్కొనాలి)

ప్రామాణిక కనెక్షన్లు:API NC, IF, FH, REG
ప్రీమియం కనెక్షన్‌లు:XT™, HT™, డబుల్-భుజం దారాలు (టార్క్ & అలసట నిరోధకత కోసం)
హార్డ్‌బ్యాండింగ్:రిగ్ ఫ్లోర్ రీప్లేస్‌మెంట్ ఫ్రీక్వెన్సీని తగ్గించడం ద్వారా టూల్ జాయింట్‌లకు వర్తించే-రక్షణ లేయర్‌లను ధరించండి.
ఉపరితల చికిత్సలు:రాగి పూత, ఫాస్ఫేటింగ్, యాంటీ-గాలింగ్ పూతలు.

API 5DP డ్రిల్ పైపుల కనెక్షన్‌లు మరియు టూల్ జాయింట్లుమీ స్ట్రింగ్ రిగ్‌లో సజావుగా ఏర్పడుతుందా-లేదా రీవర్క్ మరియు వెయిటింగ్ టైమ్‌గా మారుతుందా అని నిర్ణయించుకోండి. చాలా "సైట్ సమస్యలు" మూడు సేకరణ ఖాళీలలో ఒకదాని నుండి వచ్చాయి: దితప్పు కనెక్షన్ హోదా, హ్యాండ్లింగ్ సాధనాలతో సరిపోలని సాధనం ఉమ్మడి కొలతలు, లేదాథ్రెడ్ నియంత్రణ యొక్క రుజువు లేదు.

POలో ఏమి ఉంచాలి (కాబట్టి ఆక్టల్ దానిని సరిపోలిన సిస్టమ్‌గా సరఫరా చేయగలదు):

కనెక్షన్ రకం:NC / IF / REG / FH (లేదా మీ ఖచ్చితమైన విమానాల ప్రమాణం)
పిన్/బాక్స్ ప్లాన్:పిన్/బాక్స్ విన్యాసాన్ని మరియు ఏదైనా క్రాస్ఓవర్ అవసరాలను నిర్ధారించండి
సాధనం ఉమ్మడి పరిమితులు:టూల్ జాయింట్ OD + టాంగ్ స్పేస్ / ఎలివేటర్ ఏరియా పరిమితులు
వేర్ ఎంపికలు (అవసరమైతే మాత్రమే):హార్డ్‌బ్యాండింగ్, అంతర్గత పూత, యాంటీ-గాలింగ్ ప్రాక్టీస్
రక్షణ పరిధి:థ్రెడ్ ప్రొటెక్టర్లు చేర్చబడ్డాయి (పిన్ & బాక్స్)

ఆక్టల్ ఇబ్బందిని ఎలా తగ్గిస్తుంది (నిర్దిష్టమైనది, సాధారణమైనది కాదు):

మేము ధృవీకరిస్తాముఉత్పత్తికి ముందు కనెక్షన్ ప్రణాళిక మరియు సాధనం ఉమ్మడి పరిమితులుకాబట్టి డెలివరీ చేయబడిన పైప్ మీ రిగ్ ప్రాక్టీస్‌తో సరిపోతుంది, "డిఫాల్ట్" థ్రెడ్ కాదు.
ప్రతి రవాణా కలిగి ఉంటుందిట్రేసబిలిటీ + డైమెన్షనల్ రికార్డులు, మరియుపేర్కొన్నప్పుడు థ్రెడ్ గేజింగ్ సాక్ష్యం-కాబట్టి ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ ఇమెయిల్ ఛేజింగ్ లేకుండా సైన్ ఆఫ్ అవుతుంది.
థ్రెడ్ ప్రొటెక్టర్‌లు మరియు స్థిరమైన బండిలింగ్‌లు అంగీకార ప్రమాద నియంత్రణలో భాగంగా పరిగణించబడతాయి, ఎందుకంటే చాలా-సమస్యలు నిర్వహణలో ప్రారంభమవుతాయి, మెటలర్జీలో కాదు.

సేకరణ{0}}మొదటి + ఆక్టల్ నియంత్రణలు:

రిగ్-ఫ్లోర్ డ్యామేజ్ సాధారణంగా సరిపోలని హ్యాండ్లింగ్ టూల్స్, సరికాని టోంగ్ సెటప్ లేదా-అనియంత్రిత మేకప్ నుండి వస్తుంది. ఆక్టల్ పైప్ డ్రిల్ పైపును కనెక్షన్ ఎంపికలతో (NC/IF/REG/FH మరియు ప్రీమియం డబుల్{3}}భుజం) మరియు ఉపరితల చికిత్సలు (ఫాస్ఫేటింగ్/కాపర్ ప్లేటింగ్) సరఫరా చేస్తుంది కాబట్టి స్ట్రింగ్ ప్రామాణిక హ్యాండ్లింగ్ పరికరాలతో శుభ్రంగా నడుస్తుంది.

హ్యాండ్లింగ్ టూల్ కీవర్డ్	కొనుగోలుదారు ఏమి నివారించడానికి ప్రయత్నిస్తున్నారు	POలో ఏమి పేర్కొనాలి
డ్రిల్ పైపు ఎలివేటర్	స్లిప్స్/ఎలివేటర్ దెబ్బతినడం, భుజం గాయాలు, పడిపోయిన-జాయింట్ రిస్క్	OD + టూల్ జాయింట్ OD, లిఫ్ట్ పాయింట్లు/హ్యాండ్లింగ్ నియమాలు, ప్రొటెక్టర్స్ అవసరం
డ్రిల్ పైపు స్పిన్నర్	స్పిన్-లో క్రాస్{0}}థ్రెడింగ్ మరియు గ్యాలింగ్	కనెక్షన్ రకం (NC/IF/REG/FH), థ్రెడ్ సమ్మేళనం అవసరం, క్లీన్/డ్రై ప్యాకింగ్
డ్రిల్ పైపు పవర్ పటకారు	ఓవర్/అండర్ టార్క్, షోల్డర్ డ్యామేజ్, సీల్ ఫెయిల్యూర్	టార్గెట్ మేకప్{0}}టార్క్ బేస్, టార్క్{1}}టర్న్ అవసరం (పేర్కొన్నప్పుడు), థ్రెడ్ గేజింగ్ సాక్ష్యం (పేర్కొన్నప్పుడు)

డ్రిల్ సైజు సూచనను నొక్కండి (షాప్ థ్రెడింగ్ కోసం, ఆయిల్‌ఫీల్డ్ డ్రిల్ పైప్ కాదు)

కింది "పైప్ ట్యాప్ డ్రిల్ సైజు" ప్రశ్నలు వర్క్‌షాప్ సెట్టింగ్‌లో NPT థ్రెడ్‌లను కత్తిరించడానికి ఉపయోగించే ట్యాప్ డ్రిల్ పరిమాణాలను సూచిస్తాయి; అవి డ్రిల్ పైపులు OD/కనెక్షన్ స్పెసిఫికేషన్‌లు కావు. త్వరిత సూచన కోసం: 1/8″ NPT ట్యాప్ డ్రిల్ సాధారణంగా ఉంటుంది11/32″ (0.344″ / 8.73 మిమీ), 1/4″ NPT7/16″ (0.438″ / 11.11 మిమీ), మరియు 3/8″ NPT37/64″ (0.578″ / 14.68 మిమీ)-ఖచ్చితమైన థ్రెడ్ సిరీస్ మరియు థ్రెడ్ శాతాన్ని ట్యాప్ తయారీదారుల చార్ట్‌కు వ్యతిరేకంగా ఎల్లప్పుడూ ధృవీకరించండి.

మెకానికల్ లక్షణాలు

drill-pipe-capacity-and-mechanical-strength

డ్రిల్ పైపుల యొక్క వివిధ తరగతులు నిర్దిష్ట బావి పరిస్థితుల కోసం రూపొందించబడ్డాయి:

E75:దిగుబడి 75,000 psi కంటే ఎక్కువ లేదా సమానం. నిస్సార/మధ్య{3}}లోతు బావులకు అనుకూలం.
X95:దిగుబడి 95,000 psi కంటే ఎక్కువ లేదా సమానం. మెరుగైన పటిష్టతతో సాధారణ-ప్రయోజన గ్రేడ్.
G105:దిగుబడి 105,000 psi కంటే ఎక్కువ లేదా సమానం. లోతైన బావులు లేదా అధిక లోడ్లలో ఉపయోగించబడుతుంది.
S135:దిగుబడి 135,000 psi కంటే ఎక్కువ లేదా సమానం. లోతైన బావులు మరియు HPHT పరిస్థితుల కోసం అవసరం.

కీ మెకానికల్ పారామితులు (ప్రతి API 7-1 / 5DP):

తన్యత బలం:ప్రతి గ్రేడ్ కోసం విధ్వంసక పరీక్ష ద్వారా ధృవీకరించబడింది.
ప్రభావం దృఢత్వం:క్లిష్టమైన ఉష్ణోగ్రతల వద్ద చార్పీ V{0}}నాచ్ పరీక్షలు.
కాఠిన్యం నియంత్రణ:టూల్ కీళ్ళు 285-341 HB విలక్షణమైనవి; శరీర కాఠిన్యం ఖచ్చితంగా నియంత్రించబడుతుంది.
అలసట పనితీరు:సైక్లిక్ లోడింగ్ రెసిస్టెన్స్ కోసం టూల్ జాయింట్/బాడీ వెల్డ్ జోన్ పరీక్షించబడింది.

మీరు ఆడిట్ చేయగల సంఖ్యలతో నాణ్యత హామీ & పరీక్ష (విస్తరించబడింది) -

సేకరణకు "కఠినమైన QA" పదాలు అవసరం లేదు. మీకు కావాలిసంఖ్యా అంగీకార ప్రమాణాలుమరియు ఎడాక్యుమెంట్ ప్యాక్అది కొలిచిన ఫలితాలను చూపుతుంది. API 5DP డ్రిల్ పైప్ (PSL-1 / PSL-2 / PSL-3) కోసం, ఆక్టల్ మీ తనిఖీ పరిధిని సమలేఖనం చేస్తుందిPO/ITP, ఆపై మీ ఇన్‌స్పెక్టర్లు అమలు చేసే తనిఖీలకు సరిపోయే రికార్డులను అందజేస్తుంది.

EN 10204 3.1/3.2 డాక్యుమెంట్ ప్యాక్ (పేర్కొన్నప్పుడు):MTC/CMTR హీట్ నంబర్, కెమిస్ట్రీ, మెకానికల్ ఫలితాలు మరియు షిప్‌మెంట్ జాబితాకు గుర్తించదగిన మ్యాపింగ్.

QA / పరీక్ష అంశం	ఆక్టల్ తనిఖీలు (ఆచరణాత్మక పరిధి)	మీ షిప్‌మెంట్ డాక్యుమెంట్ ప్యాక్‌లో రుజువు
డైమెన్షనల్ & స్ట్రెయిట్‌నెస్	OD/WT, అప్‌సెట్ జ్యామితి, టూల్ జాయింట్ కొలతలు, హ్యాండ్లింగ్ మరియు ఫెటీగ్ సమస్యలను నివారించడానికి స్ట్రెయిట్‌నెస్/రనౌట్	డైమెన్షనల్ రిపోర్ట్ + స్ట్రెయిట్‌నెస్ రికార్డ్ హీట్/లాట్‌తో ముడిపడి ఉంది; పరిమాణం/గ్రేడ్ ద్వారా ప్యాకింగ్ జాబితా
డ్రిఫ్ట్ (అంతర్గత క్లియరెన్స్)	కనీస ID క్లియరెన్స్‌ని నిర్ధారించడానికి API డ్రిఫ్ట్ మాండ్రెల్స్‌తో డ్రిఫ్ట్ టెస్ట్	డ్రిఫ్ట్ రికార్డ్ (మాండ్రెల్ పరిమాణం + పాస్/ఫెయిల్) బ్యాచ్/లాట్‌కి లింక్ చేయబడింది
థ్రెడ్ గేజింగ్	మాస్టర్ గేజ్‌లను ఉపయోగించి పిన్/బాక్స్ థ్రెడ్ వెరిఫికేషన్; మేకప్ తిరస్కరణను నిరోధించడానికి-విజువల్ థ్రెడ్ సమగ్రత	థ్రెడ్ గేజింగ్ రికార్డ్ + దృశ్య థ్రెడ్ తనిఖీ రికార్డు; అవసరమైనప్పుడు గేజ్ నియంత్రణ సాక్ష్యం
మేక్-అప్ / భుజం సమగ్రత (పేర్కొన్నప్పుడు)	షోల్డర్ కాంటాక్ట్ మరియు సీలింగ్ ప్రవర్తనను నిర్ధారించడానికి టార్క్/టర్న్ ధృవీకరణ (ప్రాజెక్ట్-నడిచే)	PO/ITPలో పేర్కొన్నప్పుడు-అప్ టెస్ట్ రికార్డ్ (స్కోప్ + ఫలితం).
NDT (పేర్కొన్నప్పుడు)	UT/EMI/MT స్కోప్ PO/ITP (కవరేజ్, జోన్‌లు, అంగీకార ప్రాతిపదిక) ద్వారా నిర్వచించబడింది. స్కోప్ లేకుండా "డిఫాల్ట్ NDT క్లెయిమ్‌లు" లేవు	NDT నివేదికలు పద్ధతి, కవరేజ్, అంగీకార ప్రాతిపదిక, ఫలితాలు (పేర్కొన్నప్పుడు మాత్రమే)
హైడ్రోస్టాటిక్ పరీక్ష (పేర్కొన్నప్పుడు)	మీ PO/ITPకి హైడ్రోటెస్ట్ స్కోప్ అవసరమైనప్పుడు లీక్{0}}బిగుతును ధృవీకరించడానికి ఒత్తిడి పరీక్ష	పేర్కొన్నప్పుడు హైడ్రోటెస్ట్ రికార్డ్ (ఒత్తిడి, హోల్డ్ సమయం, ఫలితం).

drill pipe drill pipe-octal pipe

ఆక్టల్ పైప్ API 5DP డ్రిల్ పైప్ ఎక్కడ ఉపయోగించబడుతుంది

ఆక్టల్ పైప్ సరఫరాAPI 5DP డ్రిల్ పైపుడ్రిల్లింగ్ ప్రోగ్రామ్‌ల కోసం కొనుగోలుదారులు "సాధారణంగా డ్రిల్ పైప్" గురించి తక్కువ శ్రద్ధ వహిస్తారు మరియు వాటి గురించి మరింతకనెక్షన్ అనుకూలత, అలసట ప్రమాదం మరియు అంగీకార వ్రాతపనిఅది రిగ్‌ని మందగించదు.

విచలనం & దిశాత్మక బావులు (అలసట మరియు సాధనం జాయింట్ వేర్ మొదట కనిపిస్తాయి)

కుక్కలు మరియు పునరావృత చక్రాలు కనెక్షన్‌లను శిక్షిస్తాయి. అత్యంత సాధారణ కొనుగోలు పొరపాటు పైపును లాక్ చేయకుండా ఆర్డర్ చేయడంకనెక్షన్ ప్లాన్ + సాధనం ఉమ్మడి పరిమితులు, మేకప్ సమయంలో-అనుకూలతను కనుగొనడం.

ఆక్టల్ పైప్ విధానం:POలో ఖచ్చితమైన కనెక్షన్ హోదా మరియు టూల్ జాయింట్ పరిమితులను నిర్ధారించండి, ఆపై పేర్కొన్నప్పుడు థ్రెడ్ ఇన్‌స్పెక్షన్/గేజింగ్ ఎవిడెన్స్‌తో అంగీకారానికి మద్దతు ఇవ్వండి, కాబట్టి "అది సరికాదు" అనేది రిగ్{0}}సమయ సమస్యగా మారదు.

ఆఫ్‌షోర్ మరియు మల్టీ{0}}హ్యాండ్లింగ్ లాజిస్టిక్స్ (ఎవరైనా గమనించేలోపు థ్రెడ్‌లు పాడైపోతాయి)

పైపును ఎత్తినప్పుడు, స్టేజ్ చేసి, అనేకసార్లు బదిలీ చేసినప్పుడు, "వచ్చేటప్పుడు బాగానే ఉంది" తరచుగా రిగ్ వద్ద మాత్రమే కనిపించే పిన్/బాక్స్ డ్యామేజ్‌గా మారుతుంది.

ఆక్టల్ పైప్ విధానం:QA-లో భాగంగా రక్షణను పరిగణించండిథ్రెడ్ ప్రొటెక్టర్లు + స్థిరమైన బండిలింగ్ + పరిమాణం/గ్రేడ్/పొడవు ద్వారా స్పష్టమైన మార్కింగ్-కాబట్టి మీ రిసీవింగ్ యార్డ్ స్పెక్స్‌ను మిక్స్ చేయదు మరియు మీ సిబ్బంది షిప్పింగ్ నష్టాన్ని పరిష్కరించడం లేదు.

పుల్లని సేవ / తినివేయు డ్రిల్లింగ్ ద్రవాలు (అంతర్గత తుప్పు దాచిన ధర అవుతుంది)

తో బావులు లోH₂S/CO₂, అధిక క్లోరైడ్‌లు లేదా దూకుడు డ్రిల్లింగ్ ద్రవాలు, డ్రిల్ పైపు వైఫల్యాలు తరచుగా అంతర్గత తుప్పు లేదా పిట్టింగ్‌గా ప్రారంభమవుతాయి.

ఆక్టల్ పైప్ విధానం:మేము మీ వాస్తవ వాతావరణం (ద్రవం/తుప్పు డ్రైవర్లు + ఉష్ణోగ్రత) చుట్టూ ఉన్న క్రమాన్ని స్కోప్ చేస్తాము, ఆపై API 5DP డ్రిల్ పైప్‌ని సరఫరా చేస్తాముతనిఖీ-సిద్ధంగా ప్యాక్ఇది అంగీకారానికి మద్దతు ఇస్తుంది (MTC/CMTR + మెకానికల్ ఫలితాలు, ప్లస్PO/ITPలో పేర్కొన్నప్పుడు NDT మరియు అంతర్గత పూత ఎంపికలు), కాబట్టి తినివేయు-సేవ కొనుగోళ్లు ఊహ మీద ఆధారపడవు.

Drill String BHA Cross-Section with Tricone Bit and Mud Circulation

API 5DP డ్రిల్ పైప్ కోసం సేకరణ ఎందుకు ఆక్టల్ పైప్‌ని ఎంచుకుంటుంది

EPC మరియు డ్రిల్లింగ్ కాంట్రాక్టర్లు పోల్చడం కోసంచైనా డ్రిల్ పైపు తయారీదారులుమరియుడ్రిల్ పైపు సరఫరాదారులు, నిర్ణయం సాధారణంగా ట్రేస్‌బిలిటీ డిసిప్లిన్ (హీట్-టు-జాయింట్ మ్యాపింగ్), రవాణా సమయంలో కనెక్షన్ రక్షణ మరియు QA రికార్డ్‌లను నేరుగా ప్రాజెక్ట్ సిస్టమ్‌లోకి ఫైల్ చేయవచ్చా (PO/ITPలో పేర్కొన్నప్పుడు)పై ఆధారపడి ఉంటుంది.

సాధనం ఉమ్మడి వెల్డింగ్ నాణ్యత (నిజమైన నిర్మాణాత్మక హాట్‌స్పాట్)
డ్రిల్ పైపు చాలా అరుదుగా శరీరం మధ్యలో విఫలమవుతుంది-సమస్యలు సాధారణంగా చుట్టూ కేంద్రీకరిస్తాయిసాధనం ఉమ్మడి / వెల్డ్ ప్రాంతంఎందుకంటే ఇది మేకప్ సైకిల్స్, టార్క్ మరియు బెండింగ్‌ను కలిగి ఉంటుంది. ఆక్టల్ పైప్ టూల్ జాయింట్‌ను ఒక ప్రక్రియ-క్లిష్టమైన దశగా పరిగణించడం ద్వారా దీన్ని నియంత్రిస్తుంది, కమోడిటీ యాడ్-ఆన్ కాదు, మరియు షిప్‌మెంట్ రికార్డ్‌లు టూల్ జాయింట్ వర్క్‌ను తిరిగి లాట్‌కి కట్టివేస్తాయి కాబట్టి అంగీకారం "సరే కనిపిస్తోంది"పై ఆధారపడదు.
వేడి చికిత్స & గ్రేడ్ అనుగుణ్యత ("API 5DP"కి ఇంకా రుజువు ఎందుకు అవసరం)
API 5DP డ్రిల్ పైపును కొనుగోలు చేయడం అనేది కేవలం లేబుల్‌ను కొనుగోలు చేయడం కాదు-అది కొనుగోలు చేయడంపునరావృతమయ్యే యాంత్రిక పనితీరుబ్యాచ్ బ్యాచ్. ఆక్టల్ పైప్ నియంత్రిత ప్రాసెసింగ్ ద్వారా గ్రేడ్ సరఫరాను స్థిరంగా ఉంచుతుంది మరియు డాక్యుమెంట్ ప్యాక్‌లో యాంత్రిక ఫలితాలను సరఫరా చేస్తుంది కాబట్టి సేకరణ సాక్ష్యంతో ఆమోదించబడుతుంది, సరఫరాదారు వాగ్దానాలతో కాదు.
థ్రెడ్ మ్యాచింగ్ & గేజింగ్ క్రమశిక్షణ (మేక్-విశ్వసనీయత తయారు చేయబడింది)
చాలా రిగ్ జాప్యాలు థ్రెడ్‌ల నుండి వస్తాయి: గాలింగ్, పేలవమైన ఫిట్ లేదా డ్యామేజీని నిరోధించవచ్చు. ఆక్టల్ పైప్ థ్రెడ్ నియంత్రణను తయారీ నాణ్యతగా పరిగణిస్తుంది{1}}థ్రెడ్‌లు హ్యాండ్లింగ్‌లో రక్షించబడతాయి మరియు మీ PO/ITP కోసం అడిగినప్పుడు, డెలివరీలో ఇవి ఉంటాయిథ్రెడ్ గేజింగ్ సాక్ష్యంకాబట్టి స్వీకరించే బృందం వాదన లేకుండా సైన్ ఆఫ్ చేయవచ్చు.
ప్రక్రియ నాణ్యతలో భాగంగా ప్యాకింగ్ (ఎందుకంటే షిప్పింగ్ మంచి పైపును నాశనం చేస్తుంది)
లాజిస్టిక్స్‌లో ఖచ్చితంగా తయారు చేయబడిన పైపును కూడా "చెడు" చేయవచ్చు. అందుకే ఆక్టల్ పైప్ ప్రొటెక్టర్‌లను పరిగణిస్తుంది, స్థిరత్వాన్ని బండిల్ చేస్తుంది మరియు పరిమాణం/గ్రేడ్/పొడవు ఆధారంగా మార్కింగ్ చేయడం ప్రాసెస్ కంట్రోల్‌లో భాగంగా-కాబట్టి మీరు అందుకున్నది అమలు చేయడానికి సిద్ధంగా ఉంది, "క్రమబద్ధీకరించడం మరియు మళ్లీ తనిఖీ చేయడం అవసరం లేదు."

డ్రిల్ పైప్ అమ్మకానికి (రిగ్ లేకుండా కోట్ చేయడం ఎలా-సైడ్ రీవర్క్)

మీరు యాక్టివ్ ప్రోగ్రామ్ కోసం డ్రిల్ పైప్‌ని అమ్మకానికి సోర్సింగ్ చేస్తున్నప్పుడు, "నాట్ అప్ మేక్ అప్" తిరస్కరణను నివారించడానికి వేగవంతమైన మార్గం దానిని సాధారణ ట్యూబ్ కాకుండా సరిపోలిన సిస్టమ్‌గా కోట్ చేయడం. స్థితి OD/WT మరియు రేంజ్ (R1/R2/R3), గ్రేడ్ (E75/X95/G105/S135), మరియు ఖచ్చితమైన కనెక్షన్ హోదా (NC/IF/REG/FH లేదా ప్రీమియం డబుల్{8}}భుజం), ఆపై టూల్ జాయింట్ పరిమితులు (OD/టాంగ్ స్పేస్) మరియు హ్యాండ్లింగ్ మరియు రక్షిత అవసరాలు. మీ PO/ITPకి సాక్ష్యం అవసరమైతే, ముందు{10}}డ్రిఫ్ట్ ఫలితాలు (మాండ్రెల్ సైజు + పాస్/ఫెయిల్), థ్రెడ్ గేజింగ్ మరియు NDT స్కోప్‌ని పేర్కొన్నప్పుడు మాత్రమే రికార్డ్‌లను కాల్ చేయండి{12}}కాబట్టి అదనపు తనిఖీ చక్రాలను ట్రిగ్గర్ చేయడానికి బదులుగా షిప్‌మెంట్ "ఆమోదం{13}}సిద్ధంగా ఉంటుంది.

ఇప్పుడే సంప్రదించండి

ఈ పేజీ కవర్ చేస్తుందిచమురు క్షేత్రం API 5DP డ్రిల్ పైపుడ్రిల్లింగ్ స్ట్రింగ్స్ కోసం. NPT థ్రెడ్‌ల కోసం ట్యాప్ డ్రిల్ సైజు చార్ట్‌లు ప్రత్యేక మ్యాచింగ్ టాపిక్ మరియు డ్రిల్ పైపు సేకరణలో భాగం కాదు.

తరచుగా అడిగే ప్రశ్నలు

డ్రిల్ పైప్ కొనుగోలు కోసం API 5DP మరియు API RP 7G మధ్య తేడా ఏమిటి?

API 5DPఅనేదికొనుగోలు మరియు అంగీకార ప్రమాణండ్రిల్ పైపుల తయారీ/తనిఖీ పరిధి కోసం.API RP 7Ga గా ఎక్కువగా ఉపయోగించబడుతుందిఎంపిక సూచన(డ్రిల్ స్టెమ్ సభ్యులు మరియు ఆపరేటింగ్ పరిమితుల కోసం ఏ ఇన్‌పుట్‌లను పరిగణించాలి). RFQలలో, అంగీకారాన్ని లాక్ చేయడానికి 5DPని ఉపయోగించండి మరియు తప్పు-గ్రేడ్/రాంగ్-కనెక్షన్ కొనుగోలును నివారించడానికి 7G ఆలోచనను ఉపయోగించండి.

API 5DP డ్రిల్ పైపును కొనుగోలు చేసేటప్పుడు రిగ్-సైడ్ మేక్ అప్{2}}ఆలస్యాన్ని నివారించడానికి నేను ఏమి పేర్కొనాలి?

పేర్కొనండిOD/WT + పరిధి (R1/R2/R3), గ్రేడ్, మరియు ఖచ్చితమైనదికనెక్షన్ హోదా(NC/IF/REG/FH) ప్లస్సాధనం ఉమ్మడి పరిమితులు(OD/టాంగ్ స్పేస్). జోడించుథ్రెడ్ ప్రొటెక్టర్లుమరియు POలో ఏదైనా అవసరమైన తనిఖీ పరిధిని (ఉదా, థ్రెడ్ గేజింగ్/NDT) స్పష్టంగా పేర్కొనండి, కనుక ఏమీ "ఊహించబడదు."

ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ కోసం API 5DP డ్రిల్ పైప్‌తో పాటు ఏ పత్రాలు ఉండాలి?

కనీసం:MTC/CMTR (ట్రేసబిలిటీ), డైమెన్షనల్/స్ట్రెయిట్‌నెస్ రికార్డులు, మరియు ప్యాకింగ్ జాబితా ద్వారా మ్యాప్ చేయబడిందిపరిమాణం/గ్రేడ్/పొడవు. మీ PO/ITPకి ఇది అవసరమైతే, జోడించండిథ్రెడ్ గేజింగ్ సాక్ష్యం, ప్లస్NDT/హైడ్రోటెస్ట్/ప్రభావ నివేదికలుపేర్కొన్నప్పుడు మాత్రమే-అంగీకారం సాక్ష్యం{1}}ఆధారితం, ఇమెయిల్{2}}ఆధారితం కాదు.

డివియేటెడ్ లేదా హై-టార్క్ డ్రిల్లింగ్ ప్రోగ్రామ్‌ల కోసం నేను కనెక్షన్‌లు మరియు టూల్ జాయింట్‌లను ఎలా ఎంచుకోవాలి?

విచలనం/అధిక-టార్క్ పనిలో, వైఫల్యాలు మరియు జాప్యాలు సాధారణంగా ఇక్కడ ప్రారంభమవుతాయికనెక్షన్/టూల్ జాయింట్ప్రాంతం, పైపు శరీరం కాదు. మీ రిగ్/ఫ్లీట్ ప్రమాణానికి సరిపోయేలా కనెక్షన్‌లను ఎంచుకోండి, ఆపై థ్రెడ్ డ్యామేజ్‌ను తగ్గించడానికి మరియు-తిరస్కరణలను చేయడానికి సాధనం ఉమ్మడి పరిమితులు మరియు నిర్వహణ అవసరాలు (ప్రొటెక్టర్‌లు/ప్యాకింగ్) లాక్ చేయండి; మీ వైఫల్య చరిత్ర దానిని సమర్థించినప్పుడు అదనపు తనిఖీ రికార్డులను అభ్యర్థించండి.
